Lọc Y là gì?

Lọc Y (Y Strainer) là thiết bị dùng để lọc các tạp chất cơ học trong đường ống như:

Cát
Rỉ sét
Mạt hàn
Mạt kim loại
Cặn bẩn
Dị vật

Bên trong lọc Y có lưới lọc bằng inox với nhiều kích thước mắt lưới khác nhau, giúp giữ lại các hạt rắn nhưng vẫn cho lưu chất đi qua.

Lọc Y được sử dụng phổ biến trong:

Hệ thống cấp nước
Hệ thống hơi
Khí nén
Dầu
Hóa chất
HVAC
Phòng cháy chữa cháy (PCCC)
Nhà máy thực phẩm và dược phẩm

Vì sao cần lắp lọc Y?

Nếu không có lọc Y, các tạp chất trong đường ống có thể gây:

Kẹt van bi, van bướm, van cầu.
Mòn cánh bơm.
Hỏng van điều khiển.
Tắc van điện từ.
Giảm độ chính xác của đồng hồ đo áp suất, lưu lượng.
Tăng chi phí bảo trì và thay thế thiết bị.

Chính vì vậy, lọc Y được xem là “lá chắn” đầu tiên bảo vệ toàn bộ hệ thống.

Lọc Y nên lắp trước hay sau van?

Câu trả lời là: Trong hầu hết các trường hợp, lọc Y nên được lắp trước van hoặc thiết bị cần bảo vệ, theo chiều dòng chảy.

Điều này giúp:

Ngăn cặn bẩn đi vào van.
Bảo vệ bề mặt làm kín.
Hạn chế tình trạng van bị kẹt.
Tăng tuổi thọ của thiết bị.

Ví dụ một hệ thống điển hình:

Máy bơm → Lọc Y → Van bi → Van điều khiển → Thiết bị sử dụng

Trong trường hợp này, toàn bộ cặn bẩn sẽ được giữ lại tại lọc Y trước khi lưu chất đi qua các thiết bị phía sau.

Vì sao nên lắp lọc Y trước van?

1. Bảo vệ bề mặt làm kín của van

Các loại van như:

Van bi
Van bướm
Van cầu
Van điện từ

đều có bề mặt làm kín yêu cầu độ chính xác cao.

Nếu cát hoặc mạt kim loại lọt vào:

Van dễ bị xước.
Không đóng kín.
Rò rỉ lưu chất.
Giảm tuổi thọ.

Lắp lọc Y phía trước sẽ hạn chế những nguy cơ này.

2. Bảo vệ van điều khiển

Đối với van điều khiển điện hoặc van điều khiển khí nén, các bộ phận bên trong có độ chính xác cao.

Nếu tạp chất đi vào:

Van phản hồi chậm.
Kẹt trục.
Sai góc mở.
Hỏng actuator hoặc cơ cấu điều khiển.

Do đó, lọc Y gần như là thiết bị bắt buộc trước các loại van điều khiển.

3. Bảo vệ máy bơm và thiết bị đo

Ngoài van, lọc Y còn giúp bảo vệ:

Đồng hồ áp suất
Đồng hồ lưu lượng
Van giảm áp
Van an toàn
Thiết bị trao đổi nhiệt
Máy bơm

Nhờ đó, hệ thống vận hành ổn định và giảm chi phí bảo trì.

Có trường hợp nào lắp lọc Y sau van không?

Trong một số hệ thống đặc biệt, lọc Y có thể được lắp sau van để:

Thu gom cặn ở cuối đường ống.
Bảo vệ thiết bị phía sau van.
Phục vụ yêu cầu thiết kế riêng.

Tuy nhiên, nếu mục tiêu là bảo vệ chính van, việc lắp lọc Y sau van sẽ không hiệu quả vì cặn bẩn đã đi qua van trước khi được giữ lại.

Hướng dẫn lắp đặt lọc Y đúng kỹ thuật

1. Lắp đúng chiều mũi tên

Trên thân lọc Y luôn có mũi tên chỉ hướng dòng chảy.

Nếu lắp ngược:

Lưu lượng giảm.
Hiệu quả lọc kém.
Có thể gây hư hỏng lưới lọc.

2. Đặt phần chứa lưới lọc hướng xuống dưới

Đối với đường ống nằm ngang:

Cốc lọc nên hướng xuống dưới.

Điều này giúp:

Cặn bẩn rơi xuống đáy.
Dễ tháo vệ sinh.
Không cản trở dòng chảy.

3. Với đường ống đứng

Nếu bắt buộc phải lắp trên đường ống đứng, cần tham khảo hướng dẫn của nhà sản xuất.

Thông thường:

Dòng chảy nên đi từ trên xuống.
Tránh lắp ngược khiến cặn không giữ được trong cốc lọc.

4. Chừa khoảng trống để bảo trì

Nên để khoảng không đủ lớn dưới cốc lọc để:

Tháo lưới.
Vệ sinh.
Thay thế linh kiện khi cần.

Nếu lắp quá sát tường hoặc sàn, việc bảo dưỡng sẽ rất khó khăn.

Những sai lầm thường gặp khi lắp lọc Y

Lắp ngược chiều dòng chảy

Đây là lỗi phổ biến nhất và làm giảm đáng kể hiệu quả lọc.

Không vệ sinh định kỳ

Sau thời gian sử dụng, lưới lọc sẽ tích tụ nhiều cặn.

Nếu không vệ sinh:

Giảm lưu lượng.
Tăng tổn thất áp suất.
Máy bơm phải hoạt động với tải lớn hơn.

Chọn sai kích thước lưới lọc

Lưới quá mịn:

Dễ bị tắc.
Phải vệ sinh thường xuyên.

Lưới quá thưa:

Không giữ được tạp chất nhỏ.

Do đó, cần lựa chọn kích thước mắt lưới phù hợp với từng loại lưu chất.

Không lắp van khóa hai đầu lọc Y

Đây là lỗi khiến việc bảo trì trở nên khó khăn.

Giải pháp là bố trí:

Van khóa → Lọc Y → Van khóa

Cách lắp này cho phép cô lập lọc Y để vệ sinh mà không cần dừng toàn bộ hệ thống.

Bao lâu nên vệ sinh lọc Y?

Thời gian vệ sinh phụ thuộc vào:

Chất lượng lưu chất.
Mức độ cặn bẩn.
Tần suất vận hành.

Thông thường:

Hệ thống nước sạch: 3–6 tháng/lần.
Hệ thống nước thải hoặc nhiều cặn: 1–3 tháng/lần.
Sau khi lắp đặt hệ thống mới: nên kiểm tra sớm vì đường ống thường còn nhiều mạt hàn và cặn xây dựng.

Nếu xuất hiện các dấu hiệu như:

Áp suất giảm bất thường.
Lưu lượng yếu.
Máy bơm hoạt động nặng.
Van phản hồi chậm.

Cần kiểm tra và vệ sinh lọc Y ngay.

Cách lựa chọn lọc Y phù hợp

Khi chọn lọc Y, cần lưu ý:

Vật liệu

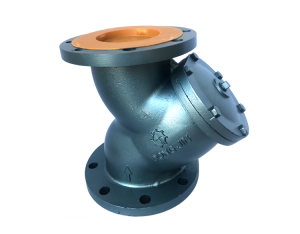

Gang: Hệ thống nước sạch, HVAC.

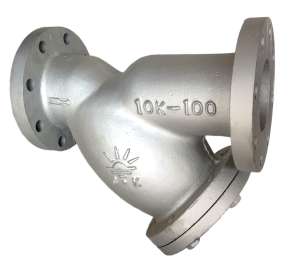

Inox 304: Thực phẩm, nước sạch.
Inox 316: Hóa chất, nước biển.
Thép: Hơi nóng, dầu nhiệt.

Tiêu chuẩn kết nối

Ren
Mặt bích
Hàn

Phải phù hợp với đường ống hiện có.

Áp suất làm việc

Lựa chọn theo:

PN10
PN16
PN25
PN40

Hoặc theo tiêu chuẩn ANSI, JIS nếu hệ thống yêu cầu.

Kích thước mắt lưới

Lựa chọn theo loại lưu chất và yêu cầu bảo vệ thiết bị phía sau.

Nguyễn Liêu – Địa Chỉ Cung Cấp Lọc Y Chất Lượng

Lọc Y nên được lắp trước van và các thiết bị quan trọng để ngăn cặn bẩn, bảo vệ bề mặt làm kín và tăng tuổi thọ cho toàn bộ hệ thống.

Ngoài việc lắp đúng vị trí, doanh nghiệp cũng cần:

Lắp đúng chiều dòng chảy.
Chọn đúng vật liệu và kích thước.
Vệ sinh lưới lọc định kỳ.
Bố trí van khóa để thuận tiện cho việc bảo dưỡng

Nguyễn Liêu cung cấp đầy đủ lọc Y gang, lọc Y inox, lọc Y đồng chính hãng, đáp ứng tiêu chuẩn công nghiệp:

Hàng có sẵn, nhiều kích cỡ, áp lực PN10 – PN40.
Tư vấn chọn loại lọc phù hợp, hạn chế tối đa tình trạng nghẹt.
Bảo hành uy tín, hỗ trợ kỹ thuật trọn đời sản phẩm.
