Bẫy hơi là gì?
Bẫy hơi (Steam Trap) là một loại van tự động được lắp đặt trong hệ thống hơi nóng nhằm mục đích:
- Thải nước ngưng ra khỏi đường ống.
- Loại bỏ khí lạnh và khí không ngưng.
- Ngăn không cho hơi sống thoát ra ngoài.
Nói một cách đơn giản, bẫy hơi hoạt động như một “cửa thoát nước thông minh”:
- Khi có nước ngưng → mở để xả.
- Khi có hơi nóng → đóng lại để giữ hơi.
Nhờ đó, hệ thống hơi luôn duy trì hiệu suất truyền nhiệt cao và giảm thất thoát năng lượng.
Vì sao hệ thống hơi cần sử dụng bẫy hơi?
Trong quá trình vận hành, hơi nóng khi truyền qua đường ống sẽ bị mất nhiệt ra môi trường.
Khi nhiệt độ giảm:
Hơi nước → Nước ngưng
Lượng nước này cần được loại bỏ vì nếu tồn tại trong hệ thống sẽ gây ra:
- Giảm hiệu quả truyền nhiệt
Nước ngưng tạo thành một lớp cản nhiệt trên bề mặt thiết bị.
Hậu quả:
- Thiết bị gia nhiệt lâu nóng hơn.
- Tốn nhiều hơi hơn.
- Tăng chi phí nhiên liệu.
- Gây hiện tượng búa nước
Khi nước ngưng di chuyển với tốc độ cao trong đường ống hơi, nó có thể va đập vào:
- Van.
- Co nối.
- Thiết bị trao đổi nhiệt.
Hiện tượng này tạo ra:
- Tiếng động mạnh.
- Rung đường ống.
- Hư hỏng thiết bị.
- Làm giảm tuổi thọ đường ống
Nước ngưng kết hợp với oxy hoặc khí không ngưng có thể gây:
- Ăn mòn.
- Rò rỉ.
- Hư hỏng thiết bị.
- Làm thất thoát hơi nóng
Nếu không có bẫy hơi phù hợp, hơi sống có thể thoát ra ngoài gây:
- Lãng phí năng lượng.
- Tăng chi phí vận hành.
- Giảm hiệu suất nhà máy.
Cấu tạo cơ bản của bẫy hơi
Tùy từng loại bẫy hơi mà cấu tạo khác nhau, nhưng thông thường gồm:
- Thân bẫy hơi
Có nhiệm vụ:
- Chứa các bộ phận bên trong.
- Chịu áp suất và nhiệt độ hệ thống.
Vật liệu phổ biến:
- Gang.
- Thép.
- Inox.
- Bộ phận đóng mở
Đây là phần quyết định khả năng xả nước ngưng.
Có thể sử dụng:
- Phao.
- Đĩa nhiệt động.
- Gầu đảo.
- Lá van nhiệt.
- Cơ cấu điều khiển
Hoạt động dựa trên sự thay đổi:
- Nhiệt độ.
- Áp suất.
- Tỷ trọng giữa hơi và nước.
Nguyên lý hoạt động của bẫy hơi
Mỗi loại Steam Trap có nguyên lý khác nhau, nhưng đều dựa trên sự khác biệt giữa:
- Hơi nước.
- Nước ngưng.
- Khí không ngưng.
Quá trình hoạt động:
Khi có nước ngưng
Bẫy hơi nhận biết sự xuất hiện của nước ngưng.
→ Cơ cấu bên trong mở ra.
→ Nước được xả ra ngoài.
Khi hơi nóng xuất hiện
Bẫy hơi nhận biết hơi sống.
→ Cơ cấu đóng lại.
→ Ngăn không cho hơi thoát ra.

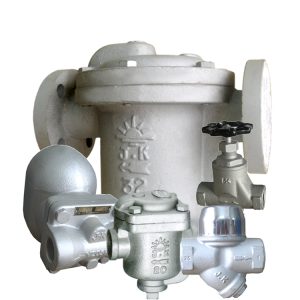

Các loại bẫy hơi phổ biến hiện nay
-
Bẫy hơi phao (Float Steam Trap)
Cấu tạo
Sử dụng một quả phao nổi để điều khiển việc xả nước ngưng.
Nguyên lý:
- Nước ngưng vào bẫy.
- Phao nổi lên.
- Van mở để xả nước.
- Khi hết nước, phao hạ xuống và van đóng.
Ưu điểm:
- Xả nước ngưng liên tục.
- Hiệu suất cao.
- Phù hợp với tải hơi thay đổi.
Ứng dụng:
- Thiết bị trao đổi nhiệt.
- Máy sấy.
- Hệ thống gia nhiệt.
-
Bẫy hơi nhiệt động (Thermodynamic Steam Trap)
Loại này hoạt động dựa trên sự thay đổi áp suất của hơi nước.
Ưu điểm:
- Thiết kế nhỏ gọn.
- Chịu áp suất cao.
- Ít bảo trì.
Ứng dụng:
- Đường ống hơi chính.
- Hệ thống hơi áp suất cao.
-
Bẫy hơi gầu đảo (Inverted Bucket Steam Trap)
Sử dụng một chiếc gầu đảo bên trong để điều khiển đóng mở.
Ưu điểm:
- Bền.
- Làm việc ổn định.
- Phù hợp môi trường công nghiệp nặng.
Ứng dụng:
- Nhà máy sản xuất.
- Hệ thống hơi liên tục.
-
Bẫy hơi nhiệt tĩnh (Thermostatic Steam Trap)
Hoạt động dựa trên sự thay đổi nhiệt độ giữa:
- Hơi nóng.
- Nước ngưng.
Ưu điểm:
- Nhạy với nhiệt độ.
- Loại bỏ khí không ngưng tốt.
Ứng dụng:
- Đường ống hơi nhỏ.
- Thiết bị cần xả khí.
Cách chọn đúng bẫy hơi cho hệ thống
Việc lựa chọn Steam Trap không chỉ dựa vào kích thước đường ống mà cần xem xét nhiều yếu tố.
- Xác định loại thiết bị sử dụng hơi
Mỗi thiết bị có yêu cầu khác nhau.
Ví dụ:
Thiết bị trao đổi nhiệt
Nên chọn:
- Bẫy hơi phao.
- Bẫy hơi gầu đảo.
Vì cần xả nước ngưng liên tục.
Đường ống hơi chính
Thường sử dụng:
- Bẫy hơi nhiệt động.
Máy sấy, máy ép nhiệt
Cần loại:
- Xả nhanh.
- Làm việc ổn định.
- Xác định áp suất làm việc
Cần biết:
- Áp suất hơi đầu vào.
- Áp suất sau bẫy.
- Chênh lệch áp suất.
Chọn sai áp suất có thể khiến bẫy hơi:
- Không xả được nước ngưng.
- Xả hơi quá nhiều.
- Hoạt động kém hiệu quả.
- Tính toán lượng nước ngưng cần xả
Đây là yếu tố rất quan trọng.
Bẫy hơi cần có khả năng:
- Xử lý đủ lượng nước ngưng.
- Không gây ứ đọng trong hệ thống.
Nếu chọn nhỏ hơn nhu cầu:
- Thiết bị bị ngập nước.
- Giảm hiệu suất gia nhiệt.
- Lựa chọn vật liệu phù hợp
Gang
Dùng cho:
- Hệ thống thông thường.
- Áp suất vừa.
Thép
Phù hợp:
- Hơi nóng.
- Áp suất cao.
Inox
Dùng cho:
- Hóa chất.
- Môi trường ăn mòn.
- Chọn đúng kích thước kết nối
Bẫy hơi có các kiểu kết nối:
- Ren.
- Mặt bích.
- Hàn.
Cần phù hợp với:
- Kích thước đường ống.
- Tiêu chuẩn hệ thống.
Những dấu hiệu bẫy hơi bị hỏng
- Hơi thoát ra liên tục
Nguyên nhân:
- Van bên trong bị kẹt.
- Gioăng làm kín hỏng.
- Bẫy hơi chọn sai loại.
Hậu quả:
- Hao phí hơi lớn.
- Tăng chi phí nhiên liệu.
- Thiết bị gia nhiệt nóng chậm
Có thể do:
- Nước ngưng không được xả.
- Bẫy hơi bị tắc.
- Xuất hiện tiếng va đập trong đường ống
Đây là dấu hiệu:
- Nước ngưng bị tích tụ.
- Nguy cơ búa nước.
- Đường ống bị rò rỉ hoặc ăn mòn
Nguyên nhân có thể liên quan đến:
- Xả nước ngưng không hiệu quả.
- Hệ thống thoát nước kém.
Cách bảo dưỡng bẫy hơi giúp tiết kiệm năng lượng
Để bẫy hơi hoạt động hiệu quả, doanh nghiệp nên:
✅ Kiểm tra rò rỉ định kỳ.
✅ Vệ sinh bộ phận bên trong.
✅ Kiểm tra khả năng đóng mở.
✅ Theo dõi nhiệt độ trước và sau bẫy.
✅ Thay thế khi bẫy hơi hoạt động không ổn định.
Lợi ích khi sử dụng đúng loại bẫy hơi
Việc lựa chọn đúng Steam Trap giúp doanh nghiệp:
Tiết kiệm năng lượng
Giảm lượng hơi thất thoát ra ngoài.
Tăng hiệu suất thiết bị
Thiết bị gia nhiệt hoạt động ổn định hơn.
Giảm chi phí vận hành
Hạn chế:
- Hao phí nhiên liệu.
- Chi phí sửa chữa.
- Thời gian dừng máy.
Bảo vệ hệ thống đường ống
Giảm:
- Búa nước.
- Ăn mòn.
- Hư hỏng van và thiết bị.
Bẫy Hơi Chính Hãng, Giao Nhanh, Tư Vấn Đúng Kỹ Thuật – Chỉ Có Tại Nguyễn Liêu
Bẫy hơi (Steam Trap) là thiết bị không thể thiếu trong hệ thống hơi nóng công nghiệp, giúp loại bỏ nước ngưng, giữ lại hơi sống và duy trì hiệu suất vận hành của toàn bộ hệ thống.
Việc lựa chọn đúng loại bẫy hơi cần dựa trên:
- Loại thiết bị sử dụng hơi.
- Áp suất làm việc.
- Lượng nước ngưng cần xả.
- Nhiệt độ vận hành.
- Vật liệu và tiêu chuẩn kết nối.
