Khớp nối mềm là gì?
Khớp nối mềm (Flexible Joint) là thiết bị được lắp đặt giữa các đoạn đường ống hoặc giữa đường ống với thiết bị nhằm:
- Hấp thụ rung động.
- Giảm tiếng ồn.
- Bù sai lệch khi lắp đặt.
- Giảm lực tác động lên đường ống.
- Hạn chế hiện tượng giãn nở do nhiệt.
Khớp nối mềm thường được lắp tại các vị trí:
- Gần máy bơm.
- Sau van.
- Trước thiết bị trao đổi nhiệt.
- Các vị trí đường ống có rung động lớn.
Khớp nối mềm cao su là gì?
Khớp nối mềm cao su là loại khớp nối sử dụng lớp thân bằng cao su đàn hồi kết hợp với các đầu kết nối bằng kim loại như:
- Gang.
- Thép.
- Inox.
Bên trong thường có các lớp gia cường giúp tăng khả năng chịu áp lực.
Các loại cao su thường sử dụng:
- EPDM.
- NBR.
- Neoprene.
- PTFE (tùy ứng dụng).
Cấu tạo của khớp nối mềm cao su
Một khớp nối mềm cao su thường gồm:
1. Thân cao su đàn hồi
Có nhiệm vụ:
- Hấp thụ rung động.
- Giảm chấn.
- Bù chuyển vị.
2. Lớp gia cường
Giúp khớp nối:
- Chịu áp lực tốt hơn.
- Không bị biến dạng khi vận hành.
3. Mặt bích kết nối
Dùng để liên kết với đường ống.
Các tiêu chuẩn phổ biến:
- JIS.
- DIN.
- ANSI.
Ưu điểm của khớp nối mềm cao su
1. Khả năng chống rung rất tốt
Nhờ đặc tính đàn hồi của cao su, loại khớp nối này hấp thụ hiệu quả:
- Rung động từ máy bơm.
- Dao động từ động cơ.
- Tiếng ồn trong đường ống.
Đây là lý do khớp nối mềm cao su được sử dụng nhiều tại các hệ thống bơm.
2. Giá thành hợp lý
So với khớp nối inox, khớp nối cao su thường có:
- Chi phí đầu tư thấp hơn.
- Dễ thay thế.
- Phù hợp với nhiều hệ thống phổ thông.
3. Lắp đặt đơn giản
Khớp nối cao su có độ linh hoạt cao, giúp:
- Dễ căn chỉnh khi lắp đặt.
- Hạn chế ảnh hưởng do sai lệch đường ống.
Nhược điểm của khớp nối mềm cao su
Khả năng chịu nhiệt hạn chế
Cao su có giới hạn nhiệt độ nhất định.
Không nên sử dụng trong:
- Hơi nóng nhiệt độ cao.
- Dầu nóng.
- Môi trường nhiệt độ quá lớn.
Dễ bị ảnh hưởng bởi hóa chất
Một số loại hóa chất có thể làm:
- Cao su bị lão hóa.
- Nứt bề mặt.
- Giảm độ đàn hồi.
Khớp nối mềm inox là gì?
Khớp nối mềm inox là loại khớp nối được chế tạo từ vật liệu inox, phổ biến nhất:
- Inox 304.
- Inox 316.
Loại này thường có dạng:
- Ống mềm inox.
- Khớp nối inox bện lưới.
- Khớp giãn nở inox.
Cấu tạo của khớp nối mềm inox
Bao gồm:
1. Ống ruột inox mềm
Có khả năng:
- Uốn cong.
- Hấp thụ chuyển vị.
- Chịu nhiệt cao.
2. Lớp lưới bện inox
Tăng khả năng:
- Chịu áp lực.
- Chống biến dạng.
3. Đầu kết nối
Có thể là:
- Ren.
- Mặt bích.
- Hàn.
Ưu điểm của khớp nối mềm inox
1. Chịu nhiệt độ cao
Đây là ưu điểm nổi bật nhất.
Khớp nối inox phù hợp với:
- Hơi nóng.
- Dầu nhiệt.
- Khí nóng.
- Môi trường nhiệt độ cao.
2. Chống ăn mòn tốt
Đặc biệt với inox 316, khớp nối có khả năng chống chịu:
- Hóa chất.
- Môi trường ẩm.
- Một số môi trường ăn mòn.
3. Chịu áp suất lớn
Khớp nối inox có độ bền cơ học cao, phù hợp với:
- Hệ thống áp suất cao.
- Đường ống công nghiệp nặng.
Nhược điểm của khớp nối mềm inox
Giá thành cao hơn
So với khớp nối cao su, chi phí đầu tư ban đầu lớn hơn.
Khả năng giảm rung kém hơn cao su
Do inox có độ đàn hồi thấp hơn nên khả năng hấp thụ rung động không bằng vật liệu cao su.

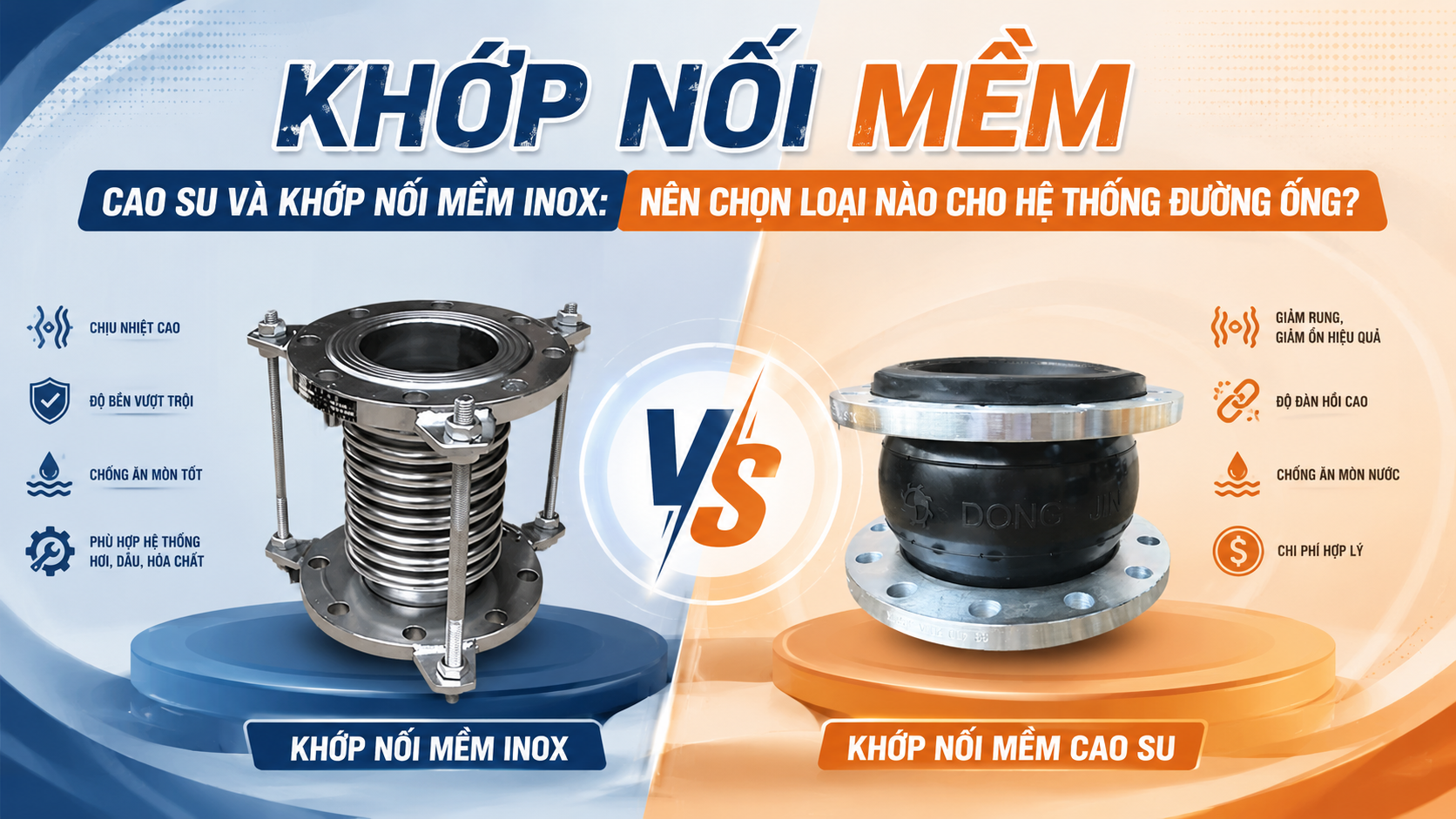

Nên chọn khớp nối mềm cao su hay inox?
Việc lựa chọn phụ thuộc vào môi trường làm việc thực tế.
Nên chọn khớp nối mềm cao su khi:
- Hệ thống nước sạch.
- Hệ thống cấp thoát nước.
- Máy bơm.
- HVAC.
- Phòng cháy chữa cháy.
- Cần giảm rung mạnh.
Ví dụ:
Máy bơm nước → Khớp nối mềm cao su → Đường ống
Đây là ứng dụng rất phổ biến.
Nên chọn khớp nối mềm inox khi:
- Hệ thống hơi nóng.
- Dầu truyền nhiệt.
- Khí nóng.
- Hóa chất.
- Môi trường nhiệt độ cao.
Ví dụ:
Nồi hơi → Khớp nối mềm inox → Đường ống hơi
Những sai lầm thường gặp khi chọn khớp nối mềm
Chọn theo giá rẻ
Khớp nối không phù hợp có thể:
- Nhanh nứt.
- Rò rỉ.
- Hỏng sau thời gian ngắn.
Không kiểm tra nhiệt độ làm việc
Đây là lỗi thường gặp khi dùng khớp nối cao su cho hệ thống nhiệt độ cao.
Chọn sai kích thước
Cần lựa chọn đúng:
- Đường kính DN.
- Áp suất PN.
- Tiêu chuẩn mặt bích.
Lắp đặt sai vị trí
Khớp nối mềm nên được lắp tại nơi cần:
- Giảm rung.
- Bù giãn nở.
- Bảo vệ thiết bị.
Không nên lắp tùy ý vì có thể làm giảm hiệu quả.
Lưu ý khi lắp đặt khớp nối mềm
Để khớp nối hoạt động bền bỉ:
✅ Lắp đúng kích thước đường ống.
✅ Không kéo giãn hoặc ép quá mức khi lắp đặt.
✅ Kiểm tra hướng dòng chảy nếu nhà sản xuất yêu cầu.
✅ Siết bulong đúng lực.
✅ Kiểm tra định kỳ tình trạng rò rỉ, nứt hoặc biến dạng.
6.Mua khớp nối mềm DongJin ở đâu uy tín?
Khớp nối mềm cao su và khớp nối mềm inox đều có vai trò quan trọng trong hệ thống đường ống, nhưng mỗi loại phù hợp với một điều kiện làm việc khác nhau.
- Nếu ưu tiên giảm rung, chống ồn, giá thành hợp lý → nên chọn khớp nối mềm cao su.
- Nếu yêu cầu chịu nhiệt cao, áp suất lớn, môi trường khắc nghiệt → khớp nối mềm inox là lựa chọn phù hợp hơn.
