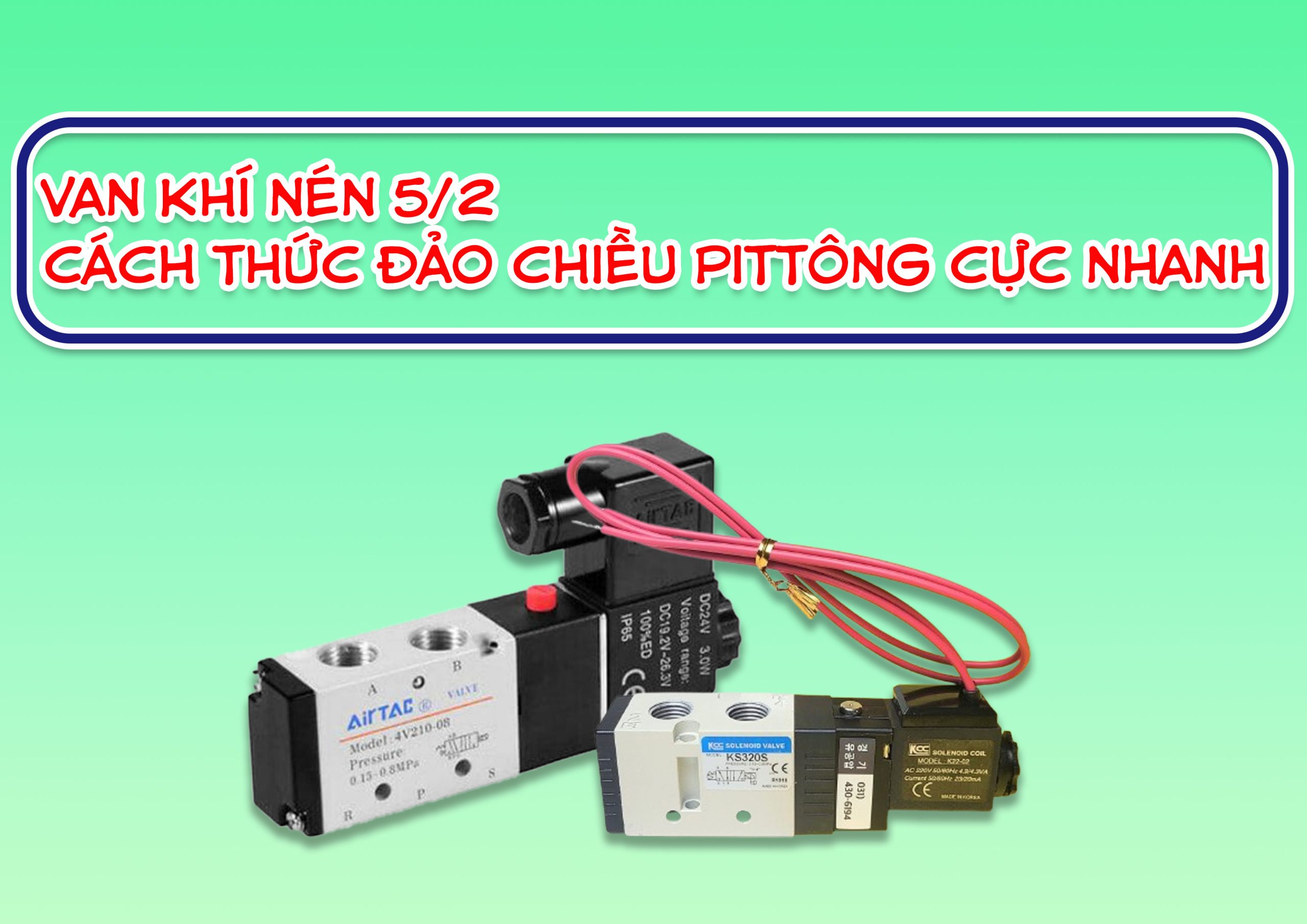

Van khí nén 5/2 – cách thức đảo chiều pittông cực nhanh

1. Van khí nén 5/2 là gì?

Van khí nén 5/2 (5 port – 2 position) là van có:

• 5 cửa gồm: 1 cửa cấp khí (P), 2 cửa ra xi lanh (A, B), 2 cửa xả khí (R, S).

• 2 vị trí chuyển đổi: vị trí cấp khí sang A hoặc sang B.

Van được dùng để điều khiển xi lanh khí nén loại tác động kép, tức là cần cấp khí để xi lanh đi ra và cũng cần cấp khí để xi lanh rút vào.

2. Cấu tạo của van khí nén 5/2

Tuy nhìn ngoài đơn giản, bên trong van 5/2 có nhiều chi tiết chính xác bao gồm:

• Thân van làm bằng hợp kim nhôm hoặc thép

• Trục trượt (spool)

• Các rãnh dẫn khí

• Gioăng làm kín

• Cơ cấu kích hoạt: cuộn coil điện, tay gạt hoặc van khí pilot

Trục trượt là bộ phận quan trọng nhất. Khi dịch chuyển, trục sẽ đóng mở các rãnh khí để đảo chiều dòng khí đi vào xi lanh.

3. Nguyên lý hoạt động – cách đảo chiều pittông siêu nhanh

• Vị trí 1 – Xi lanh đi ra

• Khí từ cửa P → A

• Cửa B thông ra xả → R

• Lực khí đẩy piston đi ra

• Vị trí 2 – Xi lanh thu về

• Khí từ cửa P → B

• Cửa A thông ra xả → S

• Lực khí đẩy piston rút về

Chỉ cần coil điện hoặc pilot đổi trạng thái, trục trượt dịch chuyển cực nhanh (0,03–0,1 giây), giúp xi lanh chuyển hướng ngay lập tức.

4. Điều gì khiến van 5/2 đảo chiều nhanh hơn các loại van khác?

Có 3 lý do chính:

Thứ nhất: Đường khí được tối ưu hóa

Các rãnh dẫn khí trong van 5/2 được thiết kế ngắn và thẳng, giúp giảm tổn thất áp và tăng tốc độ phản hồi.

Thứ hai: Coil điện hoặc pilot rất nhạy

Chỉ cần dòng điện nhỏ hoặc tín hiệu khí 0.5 bar, trục trượt đã có thể bật sang trạng thái mới.

Thứ ba: Kết cấu spool-linear hạn chế ma sát

Khác với van bi hay van cổng, trục trượt của van khí nén chỉ dịch chuyển 2–3 mm nên tốc độ phản hồi cực nhanh.

5. Ứng dụng của van khí nén 5/2 trong nhà máy

Van 5/2 xuất hiện trong hầu hết các dây chuyền có cơ cấu chuyển động lặp lại như:

• Máy đóng gói

• Máy dập

• Máy cắt tự động

• Robot gắp vật

• Băng tải phân loại hàng

• Máy lắp ráp điện tử

• Hệ thống pick-and-place

Trong các môi trường này, tốc độ phản hồi và độ bền là yếu tố quan trọng, và van 5/2 đáp ứng tốt nhất.

6. Các loại van khí nén 5/2 phổ biến

• Van coil điện (solenoid 5/2): điều khiển bằng điện, dùng nhiều nhất.

• Van pilot 5/2: điều khiển bằng khí, dùng cho hệ thống áp suất cao.

• Van gạt tay 5/2: dùng trong kiểm tra, bảo trì.

7. Khi nào nên chọn van 5/2 thay vì 3/2 hoặc 5/3?

• Khi xi lanh cần đi ra – thu về liên tục

• Khi cần đảo chiều nhanh

• Khi cần dừng xi lanh tại hai điểm cố định

• Khi hệ thống yêu cầu độ bền cao và ít bảo trì

3/2 không thích hợp vì chỉ điều khiển được xi lanh một chiều.
5/3 dùng cho trường hợp đặc biệt cần chế độ dừng giữa.

8. Những lỗi thường gặp khi lắp đặt van 5/2

• Đảo nhầm cổng cấp và cổng xả

• Dấu khí bẩn khiến trục trượt bị kẹt

• Áp suất nguồn quá thấp

• Coil điện đấu sai điện áp

• Không có lọc – tách nước trước van

Những lỗi này làm giảm tốc độ đảo chiều hoặc khiến van bị kẹt.
