Trong hệ thống hơi nóng, khí nén, nồi hơi và các thiết bị chịu áp lực, van an toàn là thiết bị quan trọng giúp bảo vệ hệ thống khi áp suất vượt quá giới hạn quy định. Tuy nhiên, ngoài áp suất cài đặt và kích thước đầu nối, cấu tạo phần chụp của van cũng là yếu tố cần được quan tâm khi lựa chọn thiết bị.
Trên thị trường có những dòng van an toàn sử dụng chụp kín và những dòng có cấu tạo chụp hở. Hai kiểu này khác nhau về cách bố trí phần chụp, khả năng bảo vệ các chi tiết bên trong và yêu cầu kiểm soát môi chất thoát ra. Việc lựa chọn không phù hợp có thể gây khó khăn cho bảo trì hoặc không đáp ứng yêu cầu an toàn của hệ thống.
Vậy van an toàn chụp kín và chụp hở khác nhau như thế nào? Khi nào cần xem xét điều kiện môi trường, vị trí lắp đặt và phương án dẫn xả trước khi quyết định?
1. Chụp kín và chụp hở trên van an toàn là gì?
Van an toàn có nhiệm vụ tự động mở khi áp suất đạt điều kiện tác động theo thiết kế, cho phép xả môi chất nhằm hạn chế áp suất vượt quá giới hạn cho phép. Khi điều kiện áp suất giảm theo đặc tính của van, thiết bị sẽ đóng trở lại.
Phần chụp nằm ở khu vực phía trên của cụm van, bao quanh một số chi tiết liên quan đến cơ cấu lò xo hoặc trục van tùy thiết kế. Cấu tạo chụp có thể ảnh hưởng đến mức độ bảo vệ các chi tiết, khả năng thoát môi chất tại khu vực chụp và cách bố trí hệ thống xả.
Van chụp kín có phần chụp được thiết kế bao kín hơn, trong khi van chụp hở có cấu tạo cho phép thông thoáng tại khu vực chụp theo thiết kế của nhà sản xuất. Tuy nhiên, không nên chỉ nhìn hình dáng bên ngoài để xác định chức năng thực tế. Cần kiểm tra tài liệu kỹ thuật, kiểu nắp và cấu hình cụ thể của từng model.
Đặc biệt, cấu tạo chụp không phải là yếu tố duy nhất quyết định khả năng làm việc của van. Áp suất cài đặt, công suất xả, vật liệu, môi chất và điều kiện lắp đặt vẫn là những thông số cốt lõi.
2. Van an toàn chụp kín: Khi nào cần xem xét?

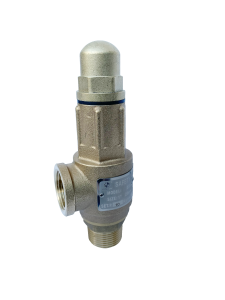

Van an toàn chụp kín thường được cân nhắc khi cần bảo vệ các chi tiết bên trong khỏi tác động từ môi trường bên ngoài hoặc khi thiết kế yêu cầu hạn chế sự tiếp xúc trực tiếp của cơ cấu van với bụi bẩn và một số yếu tố môi trường.
Khi khu vực lắp đặt có bụi hoặc hơi ẩm
Trong nhà máy có nhiều bụi, độ ẩm cao hoặc điều kiện môi trường dễ làm bám bẩn các chi tiết cơ khí, cấu tạo chụp kín phù hợp có thể hỗ trợ hạn chế sự xâm nhập của tác nhân bên ngoài.
Tuy nhiên, chụp kín không đồng nghĩa van có khả năng chống nước hoặc chống bụi tuyệt đối. Mức độ bảo vệ còn phụ thuộc vào kết cấu, gioăng, vật liệu và thiết kế cụ thể. Nếu lắp ngoài trời hoặc trong môi trường ăn mòn, vẫn cần đánh giá yêu cầu bảo vệ tổng thể của thiết bị.
Khi cần kiểm soát môi chất thoát ra
Trong một số ứng dụng, việc kiểm soát đường thoát môi chất là yêu cầu quan trọng. Chẳng hạn, môi chất có thể nóng, gây bỏng hoặc cần được dẫn đến vị trí xả an toàn.
Tuy nhiên, không thể mặc định rằng chỉ cần sử dụng van chụp kín là có thể thu gom hoặc dẫn toàn bộ môi chất xả ra. Việc dẫn xả phụ thuộc vào thiết kế cửa xả, cấu tạo van và yêu cầu của hệ thống. Nếu cần kết nối đường ống xả, phải xác nhận van được thiết kế phù hợp cho cấu hình đó.
Khi cần hạn chế tác động của môi trường đến cơ cấu van
Ở những vị trí có nguy cơ bụi bẩn tích tụ hoặc có tác nhân bên ngoài ảnh hưởng đến cơ cấu lò xo, trục và bộ phận điều chỉnh, thiết kế chụp phù hợp có thể hỗ trợ bảo vệ thiết bị.
Dù vậy, van vẫn cần được kiểm tra định kỳ. Không nên xem chụp kín là giải pháp thay thế cho bảo trì, kiểm định hoặc thử nghiệm chức năng theo yêu cầu áp dụng.
3. Van an toàn chụp hở: Những điều kiện nào cần được xem xét?

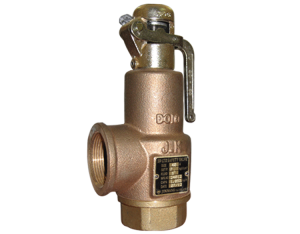

Van an toàn chụp hở có cấu tạo thông thoáng hơn tại khu vực chụp theo thiết kế của nhà sản xuất. Kiểu cấu tạo này có thể xuất hiện ở một số dòng van được sử dụng trong các ứng dụng công nghiệp nhất định.
Môi trường lắp đặt có thông thoáng không?
Khi phần chụp có các vị trí thông thoáng, môi trường xung quanh cần được đánh giá để hạn chế nguy cơ bụi, nước hoặc chất bẩn xâm nhập vào những chi tiết mà thiết kế không bảo vệ kín.
Nếu van lắp ngoài trời, gần khu vực rửa thiết bị hoặc tại nơi có bụi công nghiệp, cần xác nhận mức độ phù hợp của model với điều kiện đó. Có thể cần biện pháp che chắn môi trường được nhà sản xuất chấp thuận, nhưng tuyệt đối không tự ý bịt các vị trí thông hơi hoặc thay đổi cấu tạo van.
Môi chất xả có yêu cầu kiểm soát đặc biệt không?
Khi van an toàn tác động, môi chất có thể thoát ra với lưu lượng lớn và tốc độ cao. Nếu môi chất là hơi nóng, khí có nguy cơ cháy hoặc chất độc hại, cần đánh giá vị trí xả, hướng xả và biện pháp bảo vệ người vận hành.
Đặc biệt, không nên lựa chọn van chụp hở chỉ vì cấu tạo đơn giản hoặc giá thấp hơn. Cần xác nhận kiểu van có phù hợp với môi chất, yêu cầu dẫn xả và tiêu chuẩn an toàn của hệ thống.
Cơ cấu van có thuận tiện cho việc kiểm tra không?
Khả năng tiếp cận cơ cấu van để kiểm tra và bảo trì là một yếu tố đáng quan tâm. Tuy nhiên, việc thuận tiện quan sát bên ngoài không có nghĩa van dễ bảo trì hơn trong mọi trường hợp.
Cần tuân thủ hướng dẫn của nhà sản xuất về kiểm tra, thử nghiệm và hiệu chỉnh. Không tự ý tháo chụp, thay đổi vị trí điều chỉnh hoặc tác động vào cơ cấu lò xo khi van chưa được đưa về trạng thái an toàn.
4. Bốn yếu tố quan trọng hơn việc chỉ nhìn vào kiểu chụp
Áp suất cài đặt và áp suất làm việc
Van an toàn phải có áp suất cài đặt phù hợp với thiết kế bảo vệ của hệ thống. Việc lựa chọn sai áp suất cài đặt có thể khiến van mở quá sớm hoặc không đáp ứng yêu cầu bảo vệ.
Cần đối chiếu áp suất làm việc bình thường, áp suất cài đặt và giới hạn cho phép của thiết bị được bảo vệ. Các thông số này phải tuân thủ quy định kỹ thuật áp dụng cho hệ thống.
Khả năng xả yêu cầu
Van phải có khả năng xả đáp ứng kịch bản quá áp được tính toán. Kích thước đầu nối lớn không tự động đồng nghĩa với công suất xả đủ lớn.
Cần xác định môi chất, trạng thái dòng chảy, áp suất đầu vào và điều kiện áp suất phía đầu xả theo tài liệu thiết kế. Nếu sử dụng đường ống xả, phải đánh giá tổn thất áp suất và lực phản lực phát sinh trong quá trình van hoạt động.
Vật liệu và nhiệt độ môi chất
Thân van, lò xo, đĩa và các bộ phận làm kín cần tương thích với môi chất và nhiệt độ. Van dùng cho hơi nóng có yêu cầu khác với van dùng cho khí nén hoặc chất lỏng có tính ăn mòn.
Vì vậy, không nên lựa chọn thiết bị chỉ theo kiểu chụp hoặc kích thước ren. Cần kiểm tra đầy đủ vật liệu và giới hạn làm việc của đúng model.
Tiêu chuẩn, chứng từ và khả năng kiểm định
Van an toàn là thiết bị liên quan trực tiếp đến an toàn áp lực. Tùy ứng dụng và quy định áp dụng, cần kiểm tra yêu cầu về tiêu chuẩn thiết kế, chứng từ chất lượng, hiệu chuẩn hoặc kiểm định.
Không nên thay đổi áp suất cài đặt tại hiện trường nếu không có thẩm quyền và quy trình kỹ thuật phù hợp.
5. Những sai lầm cần tránh khi lựa chọn van an toàn
Một sai lầm phổ biến là cho rằng chụp kín luôn an toàn hơn chụp hở. Trên thực tế, độ phù hợp phụ thuộc vào thiết kế van, môi chất và yêu cầu hệ thống.
Sai lầm thứ hai là lựa chọn van theo kích thước đầu nối mà không tính toán khả năng xả. Van không đủ công suất xả có thể không bảo vệ được thiết bị trong tình huống quá áp.
Sai lầm thứ ba là bỏ qua vị trí xả và điều kiện môi trường. Ngay cả khi chọn đúng model, việc bố trí hướng xả không an toàn hoặc lắp đặt không đúng hướng dẫn vẫn có thể gây nguy hiểm.
MUA VAN AN TOÀN CHÍNH HÃNG – HÃY TỚI NGUYỄN LIÊU
Van an toàn chụp kín và chụp hở cần được lựa chọn dựa trên cấu tạo cụ thể, môi chất, điều kiện môi trường, yêu cầu dẫn xả và thông số bảo vệ áp suất. Không có một kiểu chụp nào phù hợp với mọi ứng dụng.
Trước khi đặt mua, cần xác định rõ môi chất, áp suất cài đặt, nhiệt độ, công suất xả yêu cầu và điều kiện lắp đặt. Với thiết bị bảo vệ áp lực, nên ưu tiên sản phẩm có hồ sơ kỹ thuật rõ ràng và đáp ứng tiêu chuẩn áp dụng.
