Van bướm tay gạt là gì?
Van bướm tay gạt (Butterfly Valve Lever Type) là một loại van công nghiệp được sử dụng để điều tiết hoặc đóng mở dòng chảy của chất lỏng, khí, hoặc hơi trong hệ thống đường ống. Loại van này có thiết kế đơn giản, vận hành bằng cách gạt tay cầm để xoay đĩa van (cánh bướm) một góc 90 độ, từ đó kiểm soát dòng chảy.

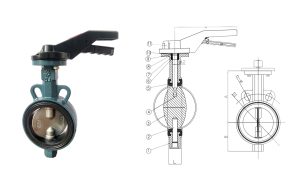

Cấu tạo của van bướm tay gạt
Van bướm tay gạt gồm các bộ phận chính sau:
- Thân van: Làm từ gang, inox, thép hoặc nhựa, có thể chịu áp lực và nhiệt độ khác nhau tùy theo chất liệu.
- Đĩa van (cánh bướm): Là bộ phận chính để điều tiết dòng chảy, thường được làm từ inox hoặc thép không gỉ.
- Trục van: Nối đĩa van với tay gạt, cho phép truyền lực.
- Tay gạt: Là cần điều khiển bằng tay để xoay đĩa van, thường có các nấc chốt để cố định vị trí.
- Gioăng làm kín: Đảm bảo không rò rỉ khi van đóng hoàn toàn.
Nguyên lý hoạt động của van bướm tay gạt
Việc vận hành van bướm tay gạt đơn giản và tiện lợi, không đòi hỏi kỹ thuật cao. Khi vận hành van, người dùng chỉ cần thực hiện thao tác kéo hai thanh gạt lại với nhau và xoay qua trái hoặc phải dựa theo chiều phù hợp với thiết kế của van. Khi đóng van thì ta cũng bóp hai thanh gạt rồi xoay theo chiều ngược lại.

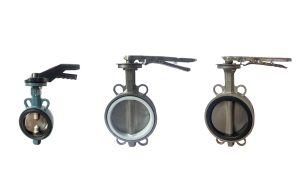

PHÂN LOẠI VAN BƯỚM TAY GẠT
Phân loại theo chất liệu
Chất liệu Butterfly Valve Lever Type có ảnh hưởng đến độ bền, môi trường sử dụng, các loại dung môi đi qua nên cần phải xem xét kỹ lưỡng. Cụ thể:
-
Van bướm tay gạt gang:
Được sử dụng phổ biến nhất và cũng có giá thành rẻ nhất, tính ứng dụng cao, không tốn quá nhiều chi phí vận hành. Loại chất liệu này phù hợp cho cả các môi trường có môi chất là nước sạch hằng ngày. Tuy nhiên khả năng chịu lực, áp suất của gang không quá tốt nên nếu xảy ra các va đập mạnh có thể dễ dàng hỏng hóc.
- Van bướm tay gạt inox:
Inox cao cấp SS304, SS316, SS316L, SS201,… thường là các chất liệu được sử dụng vì có độ bền cao đặc biệt là khả năng chịu ăn mòn do hóa chất tốt. Khả năng chịu nhiệt cũng có thể lên tới 220ºC cùng nhiều đặc tính ổn định khác. Do đó, được dùng nhiều trong các hệ thống dẫn hóa chất, các chất có tính axit, kiềm hay chất thải để đảm bảo độ bền cao hơn. Tuy nhiên nếu sử dụng chất liệu này cho Butterfly Valve Lever Type có thể phải dùng một lực lớn để vận hành do phần seal kín được đánh giá là khá cứng.
-
Van bướm tay gạt nhôm:
Có độ bền cao, chịu được lực tác động mạnh, thường được ứng dụng trên các môi trường có nhiệt độ và áp suất cao mà chất liệu gang không đáp ứng được như hệ thống dẫn dầu, hơi nóng, hơi bão hòa,…
-
Van bướm tay gạt kết hợp giữa các chất liệu:
Để giảm nhược điểm giữa các loại chất liệu thì tay vì sử dụng cùng chất liệu cho thân và đĩa van thì người ta cũng có thể kết hợp 2 chất liệu. Chẳng hạn van bướm tay gạt inox vi sinh, van bướm tay gạt thân gang đĩa inox,…
Phân loại theo kiểu kết nối:
- Kiểu wafer (kẹp): Lắp kẹp giữa hai mặt bích, phổ biến nhất vì gọn nhẹ, dễ thay thế.
- Kiểu lug (tai bắt): Có tai bắt bu lông, phù hợp cho hệ thống có thể tháo một bên mà không ảnh hưởng đến toàn hệ thống.
- Kiểu mặt bích (flanged): Có mặt bích gắn sẵn hai đầu, chắc chắn hơn, dùng trong môi trường áp lực cao.
Phân loại theo môi trường sử dụng:
- Van bướm dùng cho nước sạch/nước cấp
- Van bướm cho nước thải/khí thải
- Van bướm cho hóa chất ăn mòn
- Van bướm cho dầu, hơi nóng, thực phẩm
Ưu điểm của van bướm tay gạt
- Thiết kế đơn giản, nhỏ gọn, ít tốn nhiều diện tích.
- Vận hành hiệu quả, nhanh chóng, độ chính xác cao.
- Dễ sử dụng vì chỉ cần dùng tay gạt, không cần phải có nhiều kỹ thuật chuyên môn.
- Vận hành mượt, không rung lắc hay phát ra nhiều tiếng ồn.
- Kiểu kết nối mặt bích giúp dễ dàng lắp đặt hoặc tháo van để bảo dưỡng, sửa chữa khi cần thiết.
Nhược điểm của van bướm tay gạt
- Không thể lắp đặt van ở những vị trí trên cao, vị trí nguy hiểm, vị trí mà người vận hành không thể với tới. Vì để vận hành van thì buộc người vận hành phải thực hiện thủ công, dùng tay gạt.
- Tốc độ của dòng chảy bị chậm đi khi đi qua van.
- Cần phải thay gioăng theo định kỳ vì gioăng dễ bị mài mòn do ma sát, dẫn đến van bị rò rỉ.
Ứng dụng của van bướm tay gạt
- Ứng dụng trong hệ thống ngành cấp thoát nước.
- Ứng dụng trong hệ thống PCCC.
- Dùng trong hệ thống tàu biển.
- Ứng dụng trong hệ thống thủy điện, nhiệt điện.
- Ứng dụng trong hệ thống dầu thủy lực, dầu nhớt…
- Được dùng trong ngành hóa chất, dệt, nhuộm…
- Ứng dụng trong nhà máy sản xuất lương thực, thực phẩm, dược phẩm…
- Dùng trong ngành sản xuất nước giải khát, rượu, bia, sữa…
Lưu ý khi lựa chọn
Khi lựa chọn van bướm tay gạt, bạn nên lưu ý:
- Chất liệu phù hợp với môi trường sử dụng
- Kích thước đúng với đường ống
- Áp suất và nhiệt độ làm việc phù hợp
Van bướm tay gạt là một lựa chọn lý tưởng cho nhiều hệ thống ống dẫn nhờ tính đơn giản, hiệu quả và chi phí hợp lý. Nếu bạn cần tư vấn kỹ hơn hoặc báo giá sản phẩm, đừng ngần ngại liên hệ với chúng tôi.
