1. Giới thiệu
Trong các nhà máy sản xuất, yêu cầu điều khiển dòng chảy nhanh, an toàn và ổn định là yếu tố quan trọng để duy trì hiệu suất.

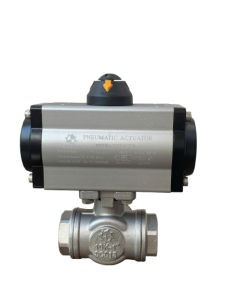

Van bi ba ngã điều khiển khí nén là thiết bị được sử dụng rộng rãi nhờ khả năng chuyển hướng nhanh, độ kín cao và dễ tích hợp trong hệ thống tự động hóa.
2. Cấu tạo cơ bản
Van gồm hai phần:
-
Thân van bi ba ngã:
-
Thiết kế bi dạng chữ L hoặc T, cho phép chuyển hướng hoặc phối trộn dòng chảy.
-
Thân van bằng inox hoặc thép, chịu áp lực cao.
-
Gioăng Teflon giúp đảm bảo kín tuyệt đối.
-
-
Bộ truyền động khí nén (Pneumatic Actuator):
-
Sử dụng áp lực khí (thường 4–8 bar) để xoay trục van.
-
Có hai dạng chính: tác động đơn (spring return) và tác động kép (double acting).
-
3. Nguyên lý hoạt động
-
Khi khí nén được cấp vào, piston trong bộ truyền động đẩy trục xoay bi 90° hoặc 180°.
-
Tùy cấu tạo bi, van sẽ mở, đóng hoặc chuyển hướng dòng chảy.
-
Khi ngắt khí, lò xo (ở loại tác động đơn) tự động đưa van về vị trí ban đầu – đảm bảo an toàn nếu mất áp.
4. Ưu điểm nổi bật
-
Đóng mở cực nhanh (1–2 giây).
-
Độ kín cao, không rò rỉ dù áp suất lớn.
-
Không cần điện, an toàn trong môi trường dễ cháy nổ.
-
Tuổi thọ dài, chịu được tần suất đóng mở cao.
-
Dễ tích hợp với cảm biến, công tắc hành trình, van điện từ điều khiển.
5. Ứng dụng thực tế
-
Hệ thống khí nén, nước, hơi, dầu, hóa chất.
-
Nhà máy thực phẩm, sơn, xi mạ, lọc hóa dầu.
-
Dây chuyền pha trộn và chuyển hướng dòng chảy tự động.
6. Lưu ý khi chọn và lắp đặt
-
Xác định loại bi (L hoặc T) theo sơ đồ dòng chảy cần điều khiển.
-
Chọn áp lực khí nén phù hợp (6–8 bar).
-
Sử dụng bộ lọc khí – tách ẩm để đảm bảo khí sạch, tránh mài mòn bộ truyền động.
-
Kiểm tra độ kín và vị trí giới hạn sau khi lắp đặt.
7.Nơi mua van bi ba ngã điều khiển điện uy tín ?
Van bi ba ngã điều khiển khí nén là giải pháp hoàn hảo cho các nhà máy cần vận hành nhanh, an toàn và chính xác.
Sự kết hợp giữa cơ chế khí nén và bi ba ngã giúp điều hướng dòng chảy linh hoạt, nâng cao hiệu suất toàn hệ thống.
