Hệ thống phòng cháy chữa cháy (PCCC) là tuyến phòng thủ cuối cùng khi xảy ra hỏa hoạn. Tuy nhiên, một lỗi kỹ thuật tưởng như nhỏ như lắp sai CO- TEE trong đường ống PCCC có thể khiến toàn bộ hệ thống mất áp suất nước vào thời điểm quan trọng nhất: khi cần cấp nước khẩn cấp để dập lửa.
1.Co – Tee Là Gì? Vai Trò Trong Hệ Thống PCCC
Trong hệ thống ống PCCC, các phụ kiện như CO (elbow) và TEE (chữ T) được sử dụng để chuyển hướng dòng chảy và chia nhánh nước.
- Co (elbow): Dùng để chuyển hướng dòng nước, thường là góc 90° hoặc 45°.

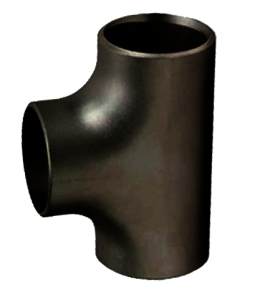

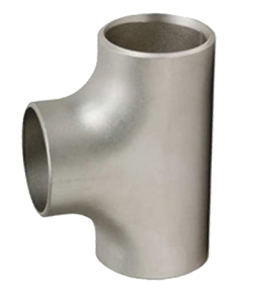

- Tee (T): Dùng để chia nhánh dòng nước – một nhánh tiếp tục thẳng, một nhánh rẽ ra bên hông.
Cả hai phụ kiện này nếu lắp không đúng chiều dòng chảy hoặc không tuân theo hướng dẫn kỹ thuật thì sẽ gây ra hiện tượng mất áp, tụ khí, hoặc cản trở dòng chảy, đặc biệt trong tình huống hệ thống cần cấp nước khẩn.
2.Vì Sao Lắp Sai Co – Tee Dễ Gây Mất Áp Trong Hệ Thống PCCC?
Một số hậu quả thường gặp khi lắp sai:
- Dòng chảy bị chia lệch hướng: Nếu lắp tee sai chiều, dòng chảy chính sẽ bị phân tán, không đi hết đến các đầu phun (sprinkler).
- Tụ khí (air pocket): Lắp co ngược hoặc tee theo hướng sai sẽ làm khí tích tụ trong ống, gây nghẽn dòng chảy khi bơm hoạt động.
- Tăng tổn thất áp lực: Dòng nước bị rẽ đột ngột theo hướng không tối ưu sẽ tạo xoáy, làm giảm tốc độ và áp suất dòng chảy.
- Không đều giữa các đầu phun: Một số đầu sprinkler hoạt động yếu hoặc không hoạt động do không đủ áp lực nước.
Trong hệ thống chữa cháy, áp lực nước là yếu tố sống còn. Chỉ cần áp lực giảm 1–2 bar tại đầu phun cũng có thể khiến ngọn lửa không bị dập tắt kịp thời.
3.Các Vị Trí Dễ Bị Lắp Sai Co – Tee Trong Hệ Thống PCCC
- Tại khu vực chia nhánh vào từng tầng: Nếu hướng dòng tee không theo chiều dòng chảy chính, áp sẽ bị chia sai.
- Góc nối giữa trục chính và đường nhánh sprinkler: Lắp co 90° thay vì tee hoặc sai chiều tee dẫn đến áp bị tụt đột ngột.
- Khu vực bơm và van: Nếu lắp tee trước máy bơm sai chiều, nước có thể quay ngược, gây xâm thực bơm hoặc mất áp khi khởi động.
4.Hướng Dẫn Lắp Đúng Co – Tee Trong Đường Ống PCCC
Lắp Tee đúng chiều:
- Chiều nhánh thẳng (run) nên đi theo chiều dòng chính.
- Nhánh rẽ (branch) nên đi ra đầu cấp phụ, như đầu sprinkler, trục nhánh.
Nếu bắt buộc chia nhánh ngang, nên dùng tee có thiết kế giảm chấn hoặc có bầu giảm áp.
Lắp co đúng kỹ thuật:
- Co nên dùng ở vị trí chuyển hướng dòng chảy, không thay thế cho tee để chia nhánh.
- Tránh đặt co ngay sau tee – gây hiện tượng dòng xoáy, tụ khí.
Kiểm tra hướng mũi tên trên thân tee:
- Nhiều tee công nghiệp có ký hiệu mũi tên dòng chảy, hãy đảm bảo lắp đúng hướng đó.
- Dùng van điều áp hoặc hồi lưu nếu chia nhánh:
- Giúp cân bằng áp giữa các tuyến ống.
Quy Chuẩn Lắp Đặt Co – Tee Theo Tiêu Chuẩn PCCC
- Tuân thủ theo QCVN 06:2021/BXD và TCVN 7336:2022.
- Với hệ thống sprinkler, cần đảm bảo áp lực tối thiểu tại đầu phun theo thiết kế (thường ≥1.2 bar).
- Kiểm tra bằng test áp sau lắp đặt – đặc biệt tại các điểm có co – tee phức tạp.
