Khi mua mặt bích, van công nghiệp hoặc phụ kiện đường ống, bạn sẽ thường nghe đến các tiêu chuẩn JIS – ANSI – DIN. Nhưng:
- Các tiêu chuẩn này có nghĩa là gì?
- JIS, ANSI, DIN khác nhau ở điểm nào?
- Nếu chọn sai, liệu có thể lắp đặt chung trong một hệ thống?
Nếu bạn đang phân vân giữa JIS, ANSI hay DIN, hãy đọc ngay bài viết dưới đây để hiểu đúng – chọn chuẩn – tránh thiệt hại cho cả hệ thống.
1.JIS là gì? Vì sao tiêu chuẩn này được dùng rộng rãi tại Việt Nam?

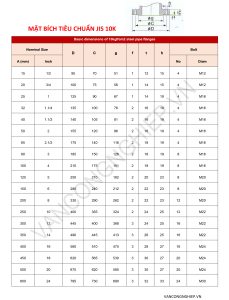

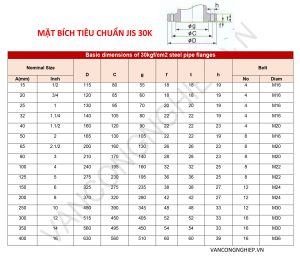

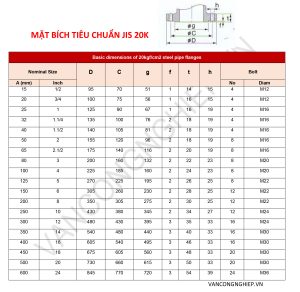

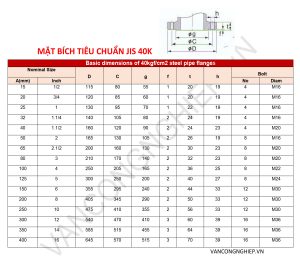

JIS (Japanese Industrial Standard) là tiêu chuẩn công nghiệp Nhật Bản, được sử dụng phổ biến tại các nước châu Á, trong đó có Việt Nam.
- Đặc điểm: Kích thước nhỏ gọn, thiết kế phù hợp với hệ thống áp suất trung bình – thấp.
- Ứng dụng: Nhà máy nước sạch, PCCC, hệ thống khí nén…
- Ký hiệu PN tương ứng: PN10, PN16…
Ví dụ: Mặt bích JIS 10K DN50 nghĩa là mặt bích theo tiêu chuẩn JIS, chịu áp suất danh nghĩa 10K (≈ 10 bar) và đường kính DN50.
2.ANSI là gì? Vì sao các hệ thống áp suất cao thường dùng ANSI?

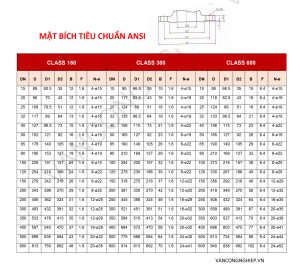

ANSI (American National Standards Institute) là tiêu chuẩn công nghiệp Mỹ, được sử dụng nhiều tại châu Mỹ và các nước xuất khẩu sang Mỹ.
- Đặc điểm: Kích thước lớn hơn JIS, chịu áp suất cao hơn.
- Ứng dụng: Hệ thống dầu khí, hóa chất, nhà máy công nghiệp nặng…
- Ký hiệu áp suất: Class 150, 300, 600… (Class càng cao, chịu áp suất càng lớn).
Ví dụ: Mặt bích ANSI Class 150 DN100 nghĩa là mặt bích theo tiêu chuẩn Mỹ, chịu áp suất Class 150 và đường kính DN100.
3.DIN là gì? Cách phân biệt với JIS và ANSI trước khi lắp đặt

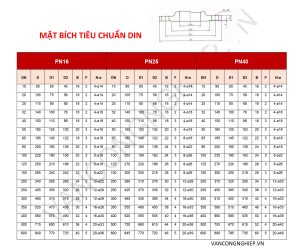

DIN (Deutsches Institut für Normung) là tiêu chuẩn công nghiệp Đức, phổ biến tại châu Âu.
- Đặc điểm: Kích thước trung bình giữa JIS và ANSI, độ chính xác cao, khả năng chịu áp suất đa dạng.
- Ứng dụng: Hệ thống xử lý nước, nhà máy nhiệt điện, nhà máy thực phẩm…
- Ký hiệu PN tương ứng: PN6, PN10, PN16, PN25…
Ví dụ: Van cổng DIN PN16 DN80 nghĩa là van theo tiêu chuẩn DIN, chịu áp suất PN16 và đường kính DN80.
4.Phân biệt 3 tiêu chuẩn JIS – ANSI – DIN: Tránh nhầm lẫn khi thiết kế đường ống
- Khu vực sử dụng:
- JIS: Nhật Bản và châu Á
- ANSI: Mỹ và các quốc gia xuất sang Mỹ
- DIN: Đức và châu Âu
- Kích thước:
- ANSI thường lớn nhất
- DIN ở mức trung bình
- JIS nhỏ hơn cả
- Áp suất làm việc:
- ANSI: chịu áp suất cao nhất (Class 150 – 600)
- DIN: PN6 – PN40
- JIS: phù hợp áp suất thấp và trung bình (5K – 16K)
- Lưu ý: Các tiêu chuẩn không lắp lẫn được với nhau do đường kính và vị trí lỗ bulong khác nhau.
5.Chọn JIS, ANSI hay DIN? Mẹo xác định nhanh và chính xác nhất
- Xác định nguồn thiết bị chính: Hệ thống đang dùng JIS, ANSI hay DIN? Chọn đồng bộ để dễ lắp đặt.
- Xem xét áp suất làm việc:
- Áp suất cao: chọn ANSI hoặc DIN
- Áp suất thấp – trung bình: chọn JIS
- Đọc kỹ catalogue của nhà sản xuất để tránh nhầm lẫn PN và Class.
- Tham khảo đơn vị kỹ thuật uy tín nếu chưa chắc chắn để chọn chuẩn ngay từ đầu.
