Trong hệ thống lò hơi, chỉ cần đo sai đường kính ống vài milimet là có thể khiến van không lắp vừa, gây rò rỉ hoặc giảm hiệu suất truyền dẫn. Thực tế, nhiều kỹ thuật viên chỉ đo “ước chừng” nên khi lắp đặt gặp rất nhiều sự cố. Bài này sẽ hướng dẫn cách đo chuẩn, áp dụng ngay tại công trình.
Vì Sao Đo Đường Kính Ống Lò Hơi Chuẩn Lại Quan Trọng Đến Vậy?
- Lắp đúng kích thước, đảm bảo độ kín khít tuyệt đối.
- Giữ ổn định áp suất và lưu lượng hơi, nước.
- Tránh tốn chi phí đổi trả hoặc mua mới.
- Ngăn ngừa sự cố rò rỉ, nổ ống do quá áp.
3 Cách Đo Đường Kính Ống Lò Hơi Đơn Giản Nhưng Chuẩn Xác
Dưới đây là 3 phương pháp đo phổ biến nhất, kèm cách thực hiện chi tiết:
1.Đo đường kính ngoài (OD) – Cách Nhanh Nhất Để Chọn DN Chuẩn
Phương pháp này áp dụng khi có thể tiếp cận bề mặt ngoài của ống. Dụng cụ thường dùng gồm thước cặp hoặc thước dây kim loại.
- Bước 1: Dùng thước cặp loại lớn hoặc thước dây kim loại.
- Bước 2: Đặt thước vuông góc với ống, đo khoảng cách lớn nhất giữa hai mép ngoài.
- Bước 3: Ghi lại số đo và đối chiếu bảng DN – nếu ống OD 60,3 mm thì DN là 50, OD 114,3 mm thì DN là 100…
2.Đo đường kính trong (ID) – Khi Cần Biết Lưu Thông Thực Tế
Thường áp dụng khi cần xác định chính xác kích thước lưu thông bên trong ống.
- Bước 1: Dùng thước cặp đo khoảng cách giữa hai thành trong của ống.
- Bước 2: Lưu ý đường kính trong luôn nhỏ hơn OD vì có độ dày thành ống.
- Bước 3: Quy đổi sang DN theo tiêu chuẩn.
3.Đo qua chu vi ống – Giải Pháp Khi Ống Khó Tiếp Cận
Trong trường hợp ống khó tiếp cận hoặc không thể đo trực tiếp đường kính:
- Bước 1: Quấn thước dây quanh ống để đo chu vi (C).
- Bước 2: Tính theo công thức: Đường kính = C / 3,14.
- Bước 3: Làm tròn số để đối chiếu kích thước DN gần nhất.
Mẹo Đo Ống Lò Hơi Chuẩn Như Thợ Lành Nghề
- Đo ở ít nhất 2 – 3 vị trí khác nhau để tránh sai số do ống bị méo.
- Nếu ống có bọc cách nhiệt, cần bóc lớp bọc tại điểm đo.
- Chỉ đo khi ống nguội và hệ thống đã xả áp an toàn.
Lưu ý khi đo đường kính ống lò hơi
- Đảm bảo ống nguội hoặc ở trạng thái an toàn trước khi đo.
- Đo ở nhiều vị trí khác nhau để tránh sai số do méo hoặc biến dạng ống.
- Ghi rõ đơn vị đo (mm hoặc inch) để thuận tiện khi đặt mua van.
- Nếu ống đã bọc cách nhiệt, cần bóc phần vỏ tại vị trí đo để đảm bảo chính xác.
Chọn van phù hợp sau khi đo
Sau khi có số đo chính xác, bước tiếp theo là chọn loại van phù hợp:
- Đối với đường ống hơi: ưu tiên van cầu hoặc van cổng chịu nhiệt, áp suất cao.
- Đối với đường ống nước cấp hoặc xả: có thể dùng van bướm, van bi hoặc van cổng tùy nhu cầu.
- Đảm bảo áp suất và nhiệt độ làm việc của van phù hợp với thông số kỹ thuật của lò hơi.
Nguyễn Liêu – Nhà cung cấp van công nghiệp DongJin cho hệ thống lò hơi
Nguyễn Liêu chuyên phân phối van công nghiệp DongJin và khớp nối mềm DongJin chính hãng, phục vụ cho hệ thống lò hơi và nhiều ngành công nghiệp khác, gồm:

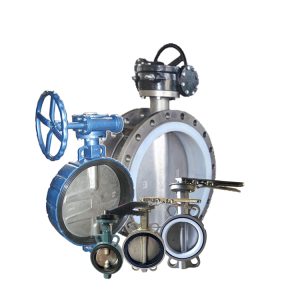

- Van bướm DongJin chịu nhiệt, áp suất cao.

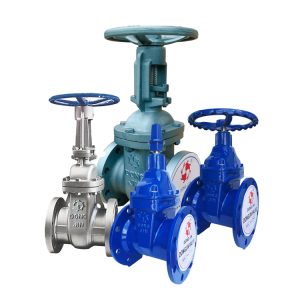

- Van cổng DongJin cho đường ống hơi, nước.

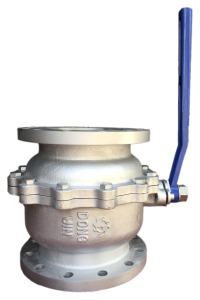

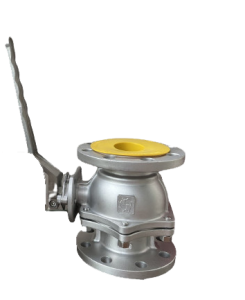

- Van bi DongJin đóng mở nhanh, độ kín cao.

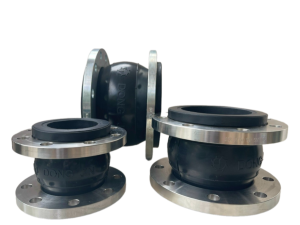

- Khớp nối mềm DongJin chống rung, giảm ồn, bảo vệ đường ống.
