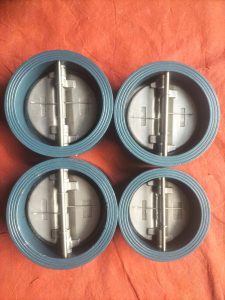

1. Van 1 chiều cánh bướm là gì?
Van 1 chiều cánh bướm (Butterfly Check Valve) là thiết bị dùng để ngăn dòng chảy ngược trong hệ thống đường ống, giúp bảo vệ máy bơm, van và thiết bị khỏi hư hỏng do áp suất ngược.
Khác với các loại van 1 chiều thông thường, van cánh bướm có thiết kế đĩa van dạng cánh đôi – khi dòng chảy đi qua, hai cánh mở ra; khi dòng ngừng, lực hồi lò xo sẽ đóng van lại, ngăn hoàn toàn dòng chảy ngược.
Van được sử dụng phổ biến trong hệ thống nước, khí nén, PCCC, HVAC, xử lý nước thải và công nghiệp hóa chất.

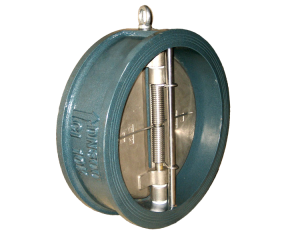

2. Cấu tạo của van 1 chiều cánh bướm
Van 1 chiều cánh bướm có cấu tạo đơn giản nhưng chắc chắn, gồm các bộ phận chính sau:
- Thân van (Body): Là phần khung bảo vệ, thường làm bằng gang, inox hoặc thép không gỉ.
- Đĩa van (Disc): Gồm 2 cánh hình bán nguyệt có trục giữa, giúp đóng mở linh hoạt.
- Trục và bản lề (Shaft & Hinge): Giúp hai cánh van hoạt động đồng bộ.
- Lò xo (Spring): Tạo lực đàn hồi giúp van tự động đóng khi ngừng dòng chảy.
- Gioăng làm kín (Seat/Gasket): Đảm bảo độ kín, ngăn rò rỉ chất lỏng.
Nhờ cấu trúc gọn nhẹ, van dễ dàng lắp đặt giữa hai mặt bích và phù hợp cho không gian hạn chế.
3. Nguyên lý hoạt động của van 1 chiều cánh bướm
Van hoạt động hoàn toàn tự động theo hướng dòng chảy:
- Khi dòng chảy đi theo chiều thuận → áp lực dòng đẩy hai cánh van mở ra, cho lưu chất đi qua.
- Khi dòng chảy ngừng hoặc có xu hướng ngược → lực đàn hồi của lò xo đóng van lại, chặn dòng chảy ngược tức thì.
Cơ chế này giúp bảo vệ máy bơm, đường ống và van điều khiển khỏi hiện tượng “búa nước” (water hammer) gây hư hại trong hệ thống.
4. Ưu điểm nổi bật của van 1 chiều cánh bướm
Van 1 chiều cánh bướm ngày càng được ưa chuộng nhờ nhiều ưu điểm vượt trội:
- ✅ Chống chảy ngược hiệu quả: Ngăn hiện tượng áp lực ngược gây hại cho hệ thống.
- ✅ Đóng mở tự động: Không cần năng lượng hay điều khiển ngoài.
- ✅ Thiết kế nhỏ gọn: Dễ lắp đặt ở không gian hẹp, trọng lượng nhẹ hơn van 1 chiều dạng swing.
- ✅ Giảm tiếng ồn, hạn chế búa nước: Nhờ cơ chế đóng êm của lò xo.
- ✅ Độ bền cao: Thân van và đĩa được làm từ vật liệu chống ăn mòn, chịu áp tốt.
5. Ứng dụng của van 1 chiều cánh bướm
Loại van này được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng như:
- 💧 Hệ thống cấp thoát nước trong nhà máy, khu dân cư.
- 🔥 Hệ thống PCCC và máy bơm nước áp lực cao.
- 🌡️ Hệ thống HVAC (điều hòa không khí công nghiệp).
- 🏭 Dây chuyền sản xuất trong ngành hóa chất, thực phẩm, năng lượng.
- 🚿 Trạm xử lý nước thải, hệ thống tưới tiêu tự động.
6. Cách chọn van 1 chiều cánh bướm phù hợp
Khi lựa chọn, cần xem xét các yếu tố sau để đảm bảo hiệu quả và tuổi thọ thiết bị:
- Kích thước (DN): Phù hợp đường kính ống (thường DN50 – DN600).
- Áp suất làm việc (PN): Lựa chọn theo tiêu chuẩn hệ thống (PN10, PN16, PN25).
- Chất liệu:
- Gang: Dùng cho nước sạch, nước thải.
- Inox: Dùng cho hóa chất, nước biển, môi trường ăn mòn.
- Thép: Dùng cho nhiệt độ, áp suất cao.
- Tiêu chuẩn mặt bích: Theo JIS, DIN hoặc ANSI tùy hệ thống.
7. Hướng dẫn lắp đặt và bảo trì
- Lắp van theo đúng hướng mũi tên trên thân – hướng dòng chảy thực tế.
- Tránh lắp ở vị trí có áp lực xung hoặc dòng rối mạnh.
- Nên kiểm tra định kỳ lò xo và gioăng làm kín để đảm bảo hoạt động ổn định.
- Nếu dùng cho hệ thống nước bẩn, cần vệ sinh định kỳ để tránh cặn bám vào đĩa van.
8. Ứng dụng thực tế
Van 1 chiều cánh bướm là giải pháp tối ưu chống chảy ngược, giúp bảo vệ hệ thống đường ống và thiết bị vận hành an toàn, bền bỉ.
Nhờ thiết kế gọn, hiệu quả và chi phí hợp lý, loại van này hiện là lựa chọn hàng đầu cho các hệ thống công nghiệp hiện đại.
Van ứng dụng cho một số ngành nghề :
- Hệ thống cấp thoát nước.
- Nhà máy xử lý nước thải.
- Đường ống hơi, khí, dầu.
- Ngành thực phẩm, hóa chất, dược phẩm.
- Hệ thống PCCC, HVAC.
