Van bướm ( Butterfly valve ) là loại van công nghiệp được dùng để điều tiết đóng, mở dòng chảy lưu chất trong đường ống với nhiều loại kích thước khác nhau. Sở dĩ được gọi là van bướm là vì van có đặc điểm cấu tạo thoạt nhìn giống con bướm. Van đóng hoặc mở dòng chảy lưu chất nhờ vào bộ phận đĩa có thể xoay quanh trục với các góc độ khác nhau. Trong bài viết này, chúng tôi xin phân loại van bướm dựa vào nguyên lý vận hành của nó.

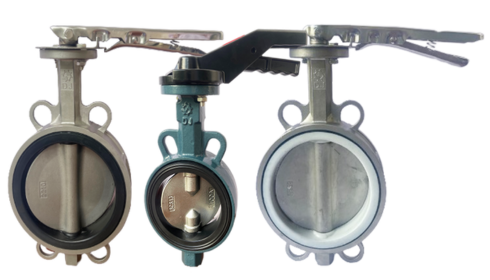

VAN BƯỚM TAY GẠT
Để vận hành van bướm tay gạt thì chỉ cần dùng lực tay gạt cần gạt theo một góc 90 độ (sang trái hoặc phải) là có thể đóng hoặc mở van để điều chỉnh được lưu lượng dòng chảy trong hệ thống đường ống. Khi tay gạt vuông góc với đường ống tức là van bướm đang đóng. Còn khi tay gạt trùng phương với đường ống nghĩa là van bướm đang mở.
*Ưu điểm:
- Thiết kế đơn giản, nhỏ gọn, ít tốn nhiều diện tích.
- Vận hành hiệu quả, nhanh chóng, độ chính xác cao.
- Dễ sử dụng vì chỉ cần dùng tay gạt, không đòi hỏi có nhiều kiến thức kỹ thuật chuyên môn.
- Giá thành rẻ hơn so với các loại van khác.
- Dễ dàng bảo trì và lắp mới.
*Nhược điểm:
- Không thể lắp đặt van ở những vị trí trên cao, vị trí nguy hiểm, vị trí mà người vận hành không thể với tới. Vì để vận hành van thì buộc người vận hành phải thực hiện thủ công, dùng tay gạt.
- Tốc độ của dòng chảy bị chậm đi khi đi qua van.
- Cần phải thay gioăng theo định kỳ vì gioăng dễ bị mài mòn do ma sát, dẫn đến van bị rò rỉ.
- Van không có bộ trợ lực nên khó vận hành (đặc biệt là với các van kích thước lớn như: DN200 hay DN250).

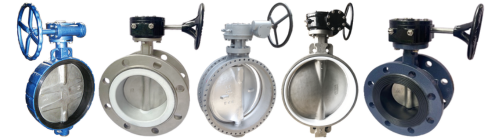

VAN BƯỚM TAY QUAY
Van bướm tay quay hoạt động bằng cách áp dụng lực vào tay quay, để đĩa van di chuyển quay vuông góc với thân van, cho phép dòng chảy lưu chất đi qua van. Với bộ trợ lực tích hợp, việc vận hành trở nên nhẹ nhàng hơn so với van truyền thống. Điều này không chỉ tăng hiệu suất mà còn quản lý được đĩa van quay từ 0 – 90 độ, giúp kiểm soát chính xác lưu lượng dòng chảy đi qua.
*Ưu điểm:
- Cấu tạo, vận hành đơn giản, phù hợp với nhiều hệ thống.
- Không tốn nhiều chi phí vận hành và lắp đặt.
- Phù hợp với nhiều môi trường môi chất, từ khí, chất thải, nước sạch (tuy nhiên cần chọn chất liệu phù hợp).
- Không chiếm nhiều không gian để lắp đặt trong hệ thống đường ống.
- Dễ tìm được các phụ kiện thay thế nếu van có bị hư. Ngoài ra, trong trường hợp có linh kiện bị hỏng thì có thể thay thế riêng lẻ, chứ không cần phải thay mới toàn bộ.
- Việc vận hành nhẹ nhàng, không phải tốn sức lực vì van có thiết kế bộ trợ lực.
- Đảm bảo điều tiết lưu lượng môi chất ổn định, giúp kiểm soát tốc độ dòng chảy đi qua hệ thống.
- Có thể phù hợp với kích thước đường ống lớn lên tới DN600.
- Không cần có hệ thống đi kèm vì có thể vận hành bằng tay.
- Dễ dàng vệ sinh và bảo dưỡng.
*Nhược điểm:
- Không chịu được áp lực cao.
- Không phù hợp dùng cho các hệ thống đường ống nhỏ DN < 50.
- Do đặc tính đĩa van vẫn nằm trong hệ thống nên trong trạng thái mở hoàn toàn, lưu chất dòng chảy có thể không đạt được 100% vì bị đĩa van cản lại.

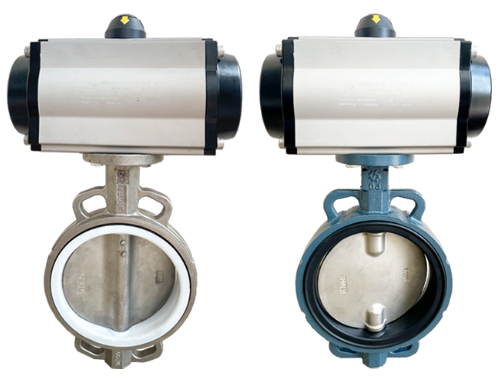

VAN BƯỚM ĐIỀU KHIỂN BẰNG KHÍ NÉN
Van bướm điều khiển khí nén là loại van điều tiết hoạt động đóng, mở van bằng bộ điều khiển khí nén. Van có chức năng cho phép các dòng lưu chất lưu thông qua hoặc ngăn không cho đi qua các hệ thống đường ống.
*Ưu điểm:
- Bảo vệ dòng chảy qua đường ống luôn được đảm bảo.
- Giá thành tương đối rẻ.
- Dễ dàng thay thế hoặc lắp đặt.
- Ron thiết kế có độ kín khít cao, an toàn và chống ăn mòn tốt.
- Có độ an toàn cao.
- Thích nghi sử dụng với nhiều môi trường lưu chất.
- Điều khiển tự động, không cần tốn sức lực.
*Nhược điểm:
- Kiểu kết nối không đa dạng.
- Chỉ chuyên dùng với hệ thống khí nén.

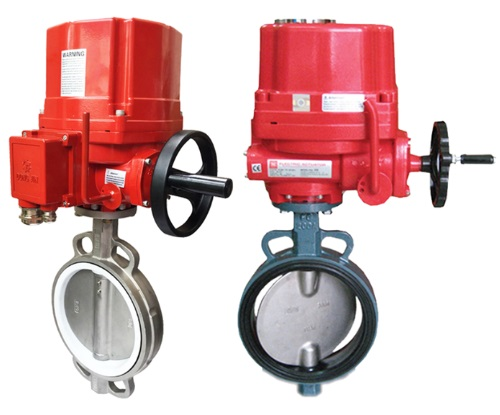

VAN BƯỚM ĐIỀU KHIỂN ĐIỆN
Van bướm điều khiển điện là loại van bướm được điều khiển trên dòng điện 220V – 380V, để điều chỉnh lưu lượng dòng chảy trong hệ thống đường ống.
*Ưu điểm:
- Thiết kế đơn giản, giá thành hợp lý, tính ứng dụng thực tế cao.
- Có thể sử dụng trong hệ thống đường ống bùn, xi măng và các lưu chất dạng rắn khác.
- Trọng lượng van bướm tương đối nhẹ hơn so với các dòng van cửa, van bi, van cầu.
- Dễ dàng thay thế và sửa chữa khi có sự cố xuất hiện.
- Dễ dàng nhận biết hư hỏng qua tín hiệu báo về hệ thống.
- Việc vận hành tự động giúp giảm chi phí nhân công. Van hoạt động khá ổn định và chính xác.
- Thiết kế van có bộ điều khiển điện giúp chống sai lệch tối ưu nhất.
- Momen xoắn và lực đẩy trong hệ thống gần như không đổi để có thể khắc phục được lực không cân bằng.
- Không có hiện tượng sock áp trong đường ống vì van đóng mở chậm từ 10 – 45s.
*Nhược điểm:
- Van được thiết kế chỉ đáp ứng với áp lực tương đối nhỏ.
- Nhiệt độ làm việc của van khá thấp hơn so với các loại van khác.
- Hệ thống điều khiển điện có tuổi thọ không cao bằng điều khiển khí nén.
- Thời gian đóng mở van lâu hơn so với hệ thống điều khiển khí nén.
