Mặt bích (flange) là một phụ kiện quan trọng trong hệ thống đường ống, dùng để kết nối các thiết bị với nhau như van, ống thép, bơm,… Trong số đó, hai loại mặt bích phổ biến nhất hiện nay là mặt bích SOPFF và mặt bích SOPRF. Tuy nhiên, không ít người vẫn nhầm lẫn giữa hai loại này. Bài viết dưới đây sẽ giúp bạn phân biệt rõ ràng mặt bích SOPFF và SOPRF, từ đó lựa chọn đúng loại phù hợp với nhu cầu sử dụng.

1.SOPRF Flange là gì?

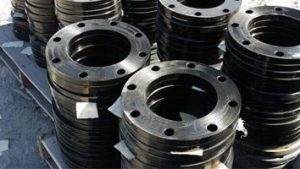

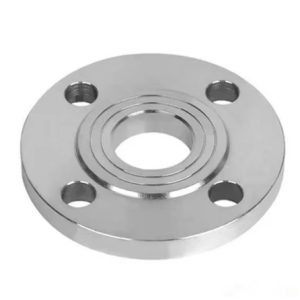

SOPRF flange là viết tắt của Slip-On Plate Raised Face flange. Đây là loại mặt bích hàn trượt, nghĩa là ống được lồng vào bên trong lỗ của mặt bích, sau đó được hàn ở cả mặt trong và ngoài.

Điểm đặc biệt của SOPRF là có bề mặt raised face – một gờ nổi xung quanh lỗ trung tâm. Phần gờ này giúp tăng khả năng làm kín, nâng cao hiệu quả chống rò rỉ khi kết hợp với gioăng làm kín (gasket), đặc biệt trong các hệ thống có áp suất và nhiệt độ cao.

Nguyên lý hoạt động của SOPRF Flange (Slip-On Plate Raised Face)

Nguyên lý:

• SOPRF có thiết kế bề mặt gờ nổi (raised face) – phần nhô lên này tiếp xúc với gioăng làm kín và mặt bích đối ứng.
• Khi siết chặt bu lông, lực ép sẽ tập trung lên vùng gờ nổi, tạo nên một áp lực cao hơn tại khu vực tiếp xúc với gioăng → nâng cao hiệu quả làm kín.
• Ống được lồng vào bên trong mặt bích rồi hàn cả trong và ngoài, đảm bảo độ chắc chắn, tránh rò rỉ tại mối hàn.

Cấu tạo của SOPRF Flange (Slip-On Plate Raised Face)

• Slip-On Plate: Là loại mặt bích dạng tấm tròn có lỗ ở giữa để lồng ống vào rồi hàn lại.
• Raised Face (RF): Bề mặt tiếp xúc có gờ nổi (raised face) – đây là một vòng tròn cao hơn phần còn lại của mặt bích từ 5 đến 2 mm. Gờ này dùng để tăng khả năng làm kín khi lắp gioăng.

Chi tiết cấu tạo gồm:

• Lỗ trung tâm (bore): Được gia công theo đường kính ngoài của ống.
• Vành nổi (raised face): Vị trí tiếp xúc với gioăng làm kín.
• Lỗ bu lông: Được khoan đều quanh mặt bích để siết chặt vào thiết bị/ống khác.
• Vành ngoài: Dùng để bắt bulong và chịu tải.
• Độ dày tiêu chuẩn: Tùy vào tiêu chuẩn JIS 10K, 16K, hoặc PN tương đương.

Ưu điểm:

• Khả năng làm kín tốt hơn: Gờ nổi giúp tập trung lực ép lên gioăng → tăng độ kín khít.
• Phổ biến trong các hệ thống chịu áp suất trung bình – cao.
• Giảm rủi ro rò rỉ tại mặt tiếp xúc nhờ áp lực nén tốt hơn.
• Phù hợp với nhiều loại gioăng: spiral wound, PTFE, graphite…

 Nhược điểm:

• Gia công phức tạp hơn do cần tiện gờ nổi.
• Chi phí sản xuất và lắp đặt cao hơn so với SOPFF.
• Khi siết sai kỹ thuật, gờ nổi có thể gây hư hỏng gioăng.

Ứng dụng trong thực tế

• SOPRF Flange thường được sử dụng trong các hệ thống công nghiệp như:
  ✅ Nhà máy nhiệt điện
  ✅ Hệ thống xử lý hơi nước
  ✅ Dầu khí, hóa chất, nhà máy lọc dầu

2.SOPFF Flange là gì?

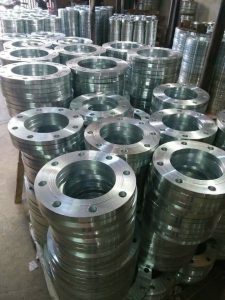

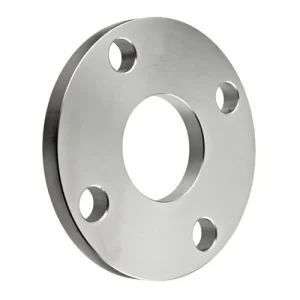

SOPFF flange (Slip-On Plate Flat Face flange) cũng là mặt bích hàn trượt, nhưng khác với SOPRF ở chỗ: bề mặt tiếp xúc là phẳng hoàn toàn (Flat Face). Đây là loại mặt bích được sử dụng phổ biến trong các hệ thống có áp suất thấp hoặc khi cần kết nối với các thiết bị cũng có mặt bích phẳng.

SOPFF thường được sử dụng trong các hệ thống cấp thoát nước, hơi nhẹ hoặc môi trường không yêu cầu khả năng làm kín cao.

Nguyên lý hoạt động của SOPFF Flange (Slip-On Plate Flat Face)

Nguyên lý:

• SOPFF có bề mặt tiếp xúc phẳng hoàn toàn, không có gờ nổi.
• Khi siết bu lông, toàn bộ mặt bích sẽ ép đều lên gioăng làm kín.
• Cũng giống SOPRF, ống được lồng vào bên trong và hàn kép ở cả hai phía để cố định chắc chắn.

 Cấu tạo của SOPFF Flange (Slip-On Plate Flat Face)

• Slip-On Plate: Giống SOPRF, là loại mặt bích dạng tấm có lỗ để lồng ống vào.
• Flat Face (FF): Bề mặt tiếp xúc hoàn toàn phẳng, không có gờ nổi. Toàn bộ mặt phẳng tiếp xúc dùng để ép gioăng.

Chi tiết cấu tạo gồm:

• Lỗ trung tâm: Gia công theo đường kính ngoài của ống.
• Bề mặt phẳng (flat face): Toàn bộ mặt bích tiếp xúc với mặt phẳng của thiết bị lắp ghép.
• Lỗ bu lông: Khoan đều theo vòng tròn chuẩn.
• Độ dày mặt bích: Tùy theo tiêu chuẩn chịu áp (JIS 5K, 10K…).

Ưu điểm:

• Gia công đơn giản và rẻ hơn: không cần tiện bề mặt gờ nổi.
• Thường dùng cho hệ thống áp thấp hoặc không yêu cầu kín tuyệt đối.
• Dễ thay thế, lắp ráp, phù hợp cho ống nhựa, gang hoặc vật liệu mềm.

 Nhược điểm:

• Hiệu quả làm kín thấp hơn SOPRF, phụ thuộc vào độ phẳng bề mặt và gioăng.
• Dễ rò rỉ hơn nếu bề mặt không đồng phẳng hoặc siết bu lông không đều.
• Không phù hợp cho hệ thống áp suất cao hoặc nhiệt độ cao.

Ứng dụng trong thực tế

• SOPFF Flange thường được sử dụng cho:
  ✅ Hệ thống cấp nước, thoát nước
  ✅ Hệ thống khí nén, hơi áp suất thấp
  ✅ Ngành công nghiệp thực phẩm, xử lý nước thải

3. So sánh sự khác nhau giữa mặt bích SOPFF và SOPRF

Về cấu tạo bề mặt:

Mặt bích SOPFF có mặt tiếp xúc phẳng hoàn toàn, còn SOPRF có phần gờ nổi ở giữa bề mặt (gọi là “raised face”). Đây là điểm khác biệt rõ ràng nhất về mặt hình dạng.

Về khả năng làm kín:

SOPRF có khả năng làm kín tốt hơn so với SOPFF nhờ vào phần gờ nổi giúp tăng áp lực tiếp xúc lên gioăng. Trong khi đó, SOPFF chỉ tạo ra độ kín vừa phải, phù hợp với các hệ thống không yêu cầu áp suất quá cao.

Về khả năng chịu áp suất:

Mặt bích SOPRF chịu được áp suất cao hơn so với SOPFF. SOPFF thường dùng trong các hệ thống có áp suất thấp đến trung bình, còn SOPRF thích hợp cho môi trường có áp suất cao và điều kiện khắc nghiệt hơn.

Về loại gioăng sử dụng:

SOPFF thường sử dụng các loại gioăng mềm như cao su hoặc không amiăng. Trong khi đó, SOPRF có thể sử dụng các loại gioăng kim loại hoặc bán kim loại, giúp nâng cao hiệu quả làm kín trong điều kiện nhiệt độ và áp suất cao.

Về ứng dụng:

Mặt bích SOPFF thường được dùng trong các hệ thống như cấp nước, khí nén, hệ thống phòng cháy chữa cháy,… Trong khi đó, SOPRF phổ biến trong ngành dầu khí, hóa chất, hơi nóng – những nơi yêu cầu cao về độ kín và độ bền.

Về giá thành:

Do cấu tạo đơn giản và dễ gia công, mặt bích SOPFF thường có giá thành rẻ hơn. Mặt bích SOPRF có giá cao hơn nhưng đổi lại là hiệu suất và độ bền vượt trội trong môi trường làm việc khắc nghiệt.

Về lắp đặt:

SOPFF dễ lắp đặt và thay thế hơn nhờ bề mặt phẳng đơn giản. Trong khi đó, SOPRF yêu cầu độ chính xác và kỹ thuật cao hơn khi lắp đặt để đảm bảo hiệu quả làm kín tốt nhất.

4.Nên chọn mặt bích SOPFF hay SOPRF?

Việc lựa chọn loại mặt bích nào phụ thuộc vào mục đích sử dụng và điều kiện làm việc của hệ thống:

• Chọn SOPFF nếu bạn cần một giải pháp kinh tế, lắp đặt nhanh chóng cho các hệ thống áp suất thấp như cấp thoát nước, khí nén.
• Chọn SOPRF nếu bạn yêu cầu độ kín cao, làm việc trong điều kiện nhiệt độ – áp suất lớn hoặc môi trường khắc nghiệt như dầu khí, hóa chất,…

Hiểu rõ sự khác nhau giữa mặt bích SOPFF và SOPRF là điều cần thiết giúp bạn đưa ra lựa chọn chính xác cho hệ thống của mình. SOPFF phù hợp với các ứng dụng đơn giản, chi phí thấp, trong khi SOPRF là giải pháp tối ưu cho các hệ thống cần độ kín cao và hoạt động ổn định dưới áp suất lớn.
