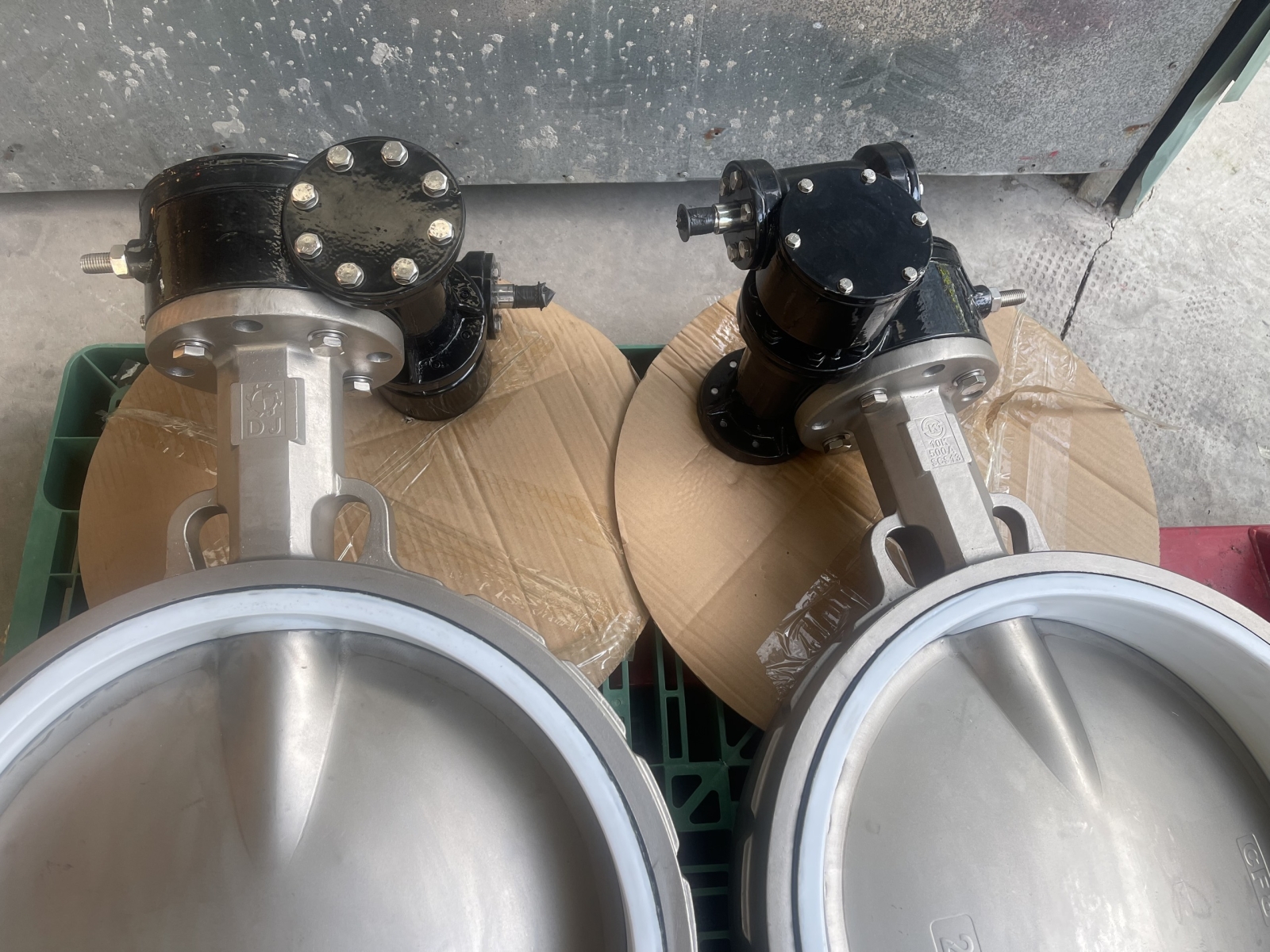

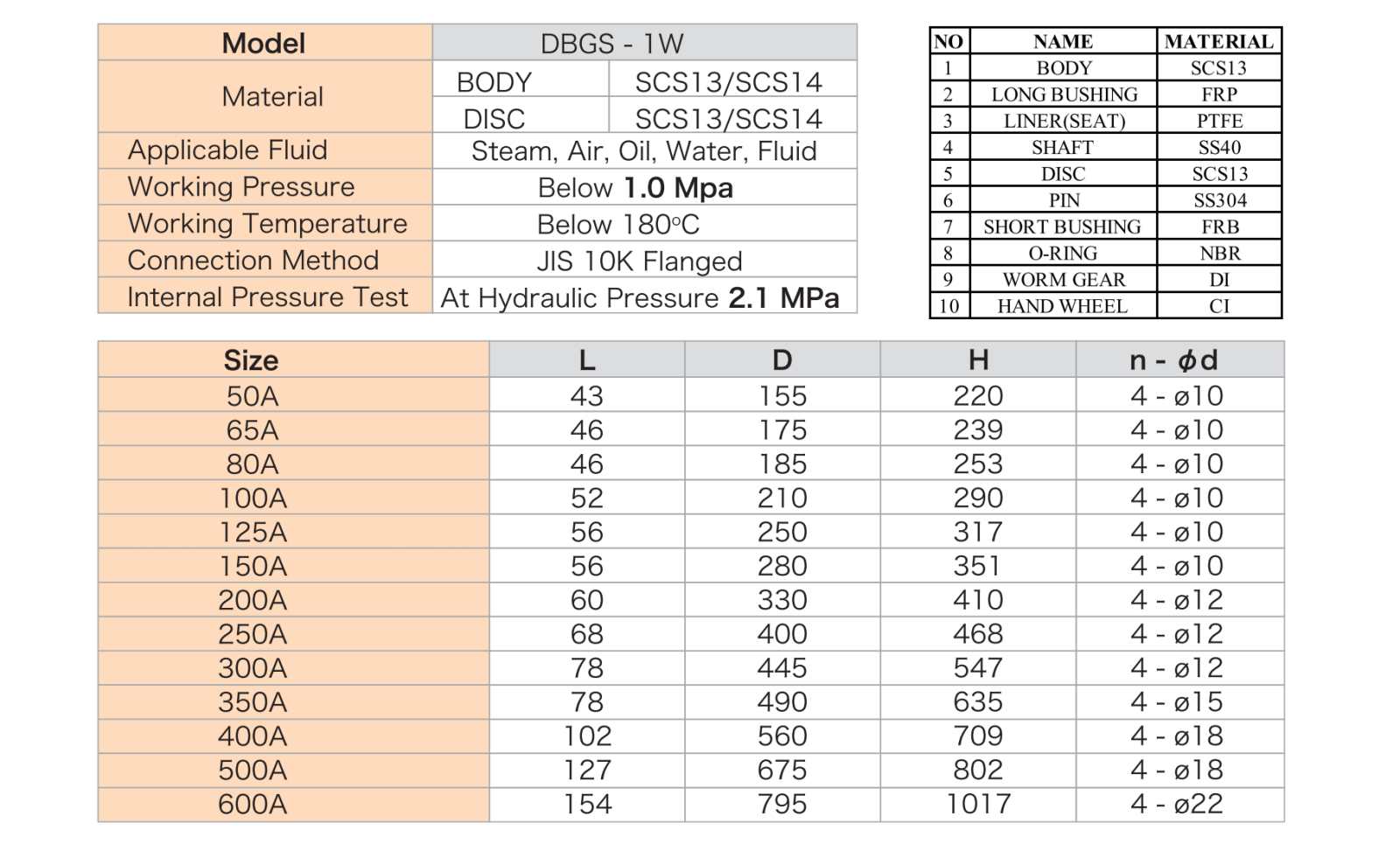

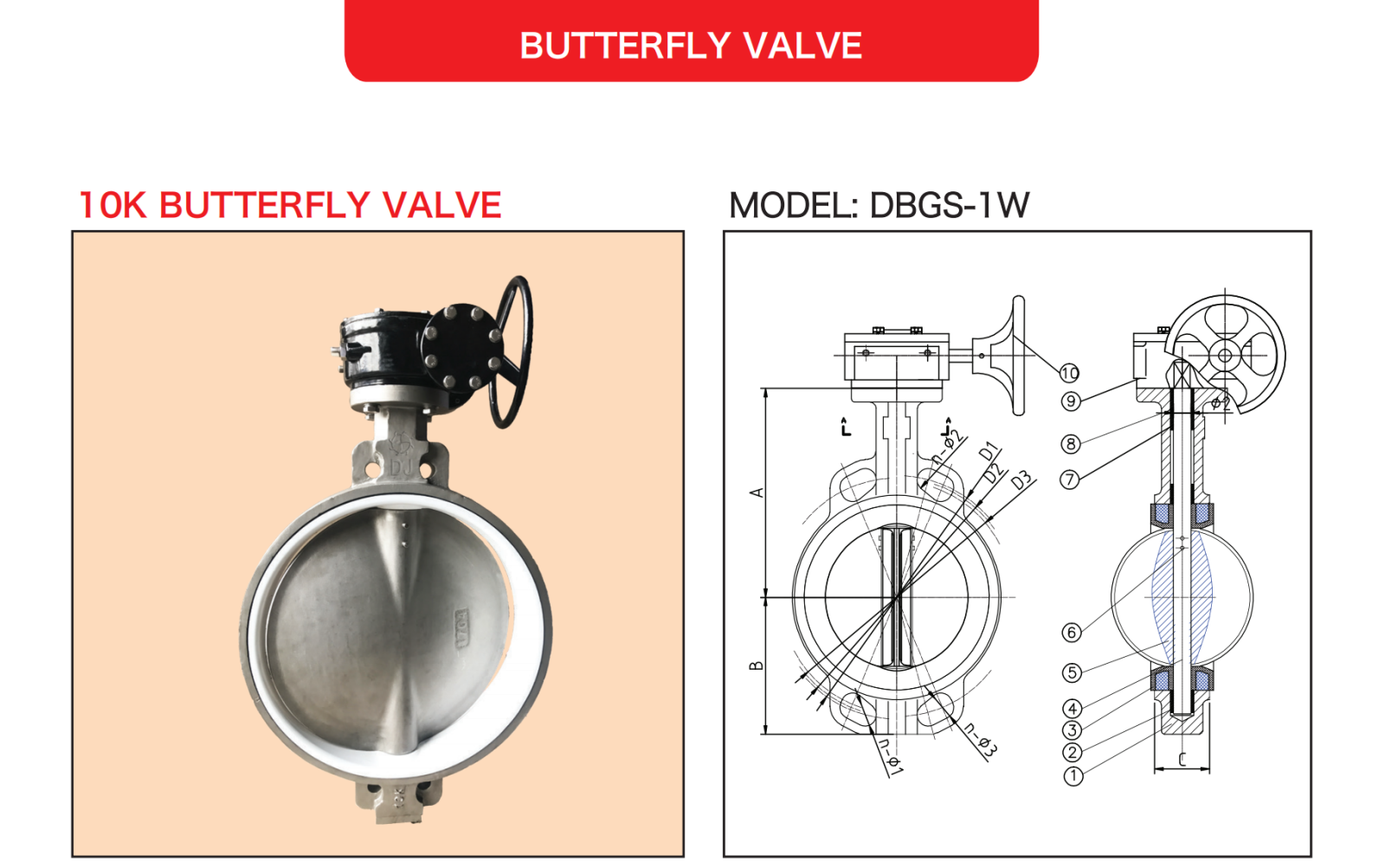

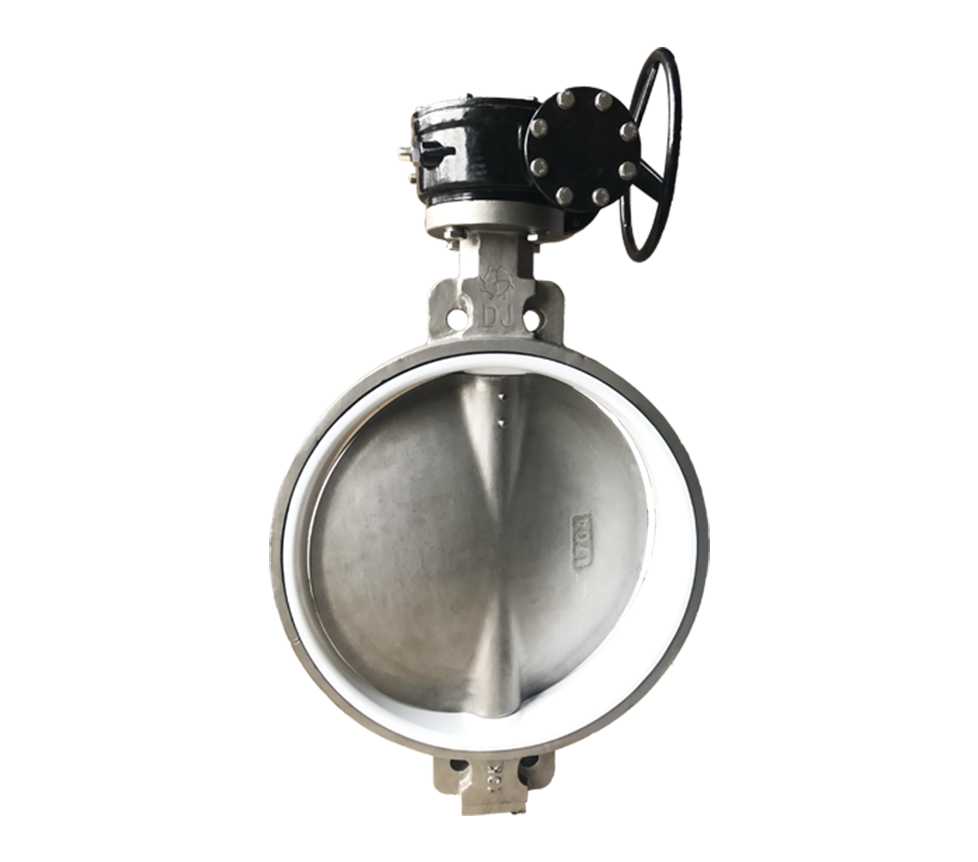

VAN BƯỚM INOX TAY QUAY DONG JIN DBGS-1W

Nguyên lý hoạt động của van bướm tay quay

Van bướm tay quay là giải pháp hoàn hảo cho việc kiểm soát dòng chảy trong hệ thống. Ở trạng thái van đóng hoàn toàn, đĩa van và thân van sẽ nằm song song, bảng tín hiệu báo tín hiệu off. Lúc này, dòng chảy sẽ bị chặn. Để mở van, ta chỉ cần quay vô lăng sang trái hoặc phải. Khi vô lăng không thể xoay được nữa thì tức là van đang ở trạng thái mở hoàn toàn, khiến đĩa van tạo thành một góc 90º với thân van.

Tốc độ lưu lượng của dòng chảy có thể đạt tới 100% khi van được mở hoàn toàn, hoặc cũng có thể giảm xuống khi quay vô lăng theo vòng nhỏ hơn. Để đóng van thì ta chỉ cần xoay vô lăng theo hướng ngược lại chiều mở. Điều này giúp điều tiết dòng chảy môi chất một cách dễ dàng, linh hoạt.

Bộ trợ lực thông minh của van bướm tay quay có tích hợp các bánh răng liên kết với nhau. Khi có lực tác động vào tay quay thì hệ thống bánh răng liên kết sẽ truyền mô men quay đến trục van thông qua các gá, giúp gia công cơ khí hiệu quả. Phần hộp số được thiết kế có các rãnh giúp định hướng trục van quay theo chiều mà vô lăng quay.

Ưu điểm của van bướm tay quay

• Cấu tạo, vận hành đơn giản, phù hợp với nhiều hệ thống.
• Không tốn nhiều chi phí vận hành và lắp đặt.
• Phù hợp với nhiều môi trường môi chất, từ khí, chất thải, nước sạch (tuy nhiên cần chọn chất liệu phù hợp).
• Không chiếm nhiều không gian để lắp đặt trong hệ thống đường ống.
• Dễ tìm được các phụ kiện thay thế nếu van có bị hư. Ngoài ra, trong trường hợp có linh kiện bị hỏng thì có thể thay thế riêng lẻ, chứ không cần phải thay mới toàn bộ.
• Việc vận hành nhẹ nhàng, không phải tốn sức lực vì van có thiết kế bộ trợ lực.
• Đảm bảo điều tiết lưu lượng môi chất ổn định, giúp kiểm soát tốc độ dòng chảy đi qua hệ thống.
• Có thể phù hợp với kích thước đường ống lớn lên tới DN600.
• Không cần có hệ thống đi kèm vì có thể vận hành bằng tay.
• Dễ dàng vệ sinh và bảo dưỡng.

Ứng dụng của van bướm tay quay

• Được dùng trong các hệ thống cung cấp nước sạch và xử lý nước thải.
• Dùng trong hệ thống thủy điện.
• Dùng trong hệ thống sản xuất nước (nước ngọt, nước khoáng, sữa,…).
• Ứng dụng trong hệ thống dẫn dầu, khí nén,
• Dùng trong hệ thống tàu thủy.
