Van cầu (Globe Valve) là một trong những loại van công nghiệp được sử dụng phổ biến trong các hệ thống cần điều tiết lưu lượng, kiểm soát áp suất hoặc đóng mở dòng chảy với độ chính xác cao. Nhờ thiết kế đặc biệt, van cầu có khả năng điều chỉnh lưu lượng tốt hơn nhiều so với van bi hay van cửa. Chính vì vậy, loại van này thường được lắp đặt trong các hệ thống hơi nóng, dầu truyền nhiệt, khí nén, hóa chất, nhà máy điện, thực phẩm và nhiều dây chuyền công nghiệp khác.
Tuy nhiên, bên cạnh những ưu điểm nổi bật, van cầu cũng có một nhược điểm mà các kỹ sư thiết kế luôn phải cân nhắc, đó là tổn thất áp suất (Pressure Loss) cao hơn so với nhiều loại van khác. Nếu lựa chọn không đúng hoặc lắp đặt không hợp lý, tổn thất áp sẽ làm giảm lưu lượng, tăng tải cho máy bơm, tiêu tốn nhiều điện năng và ảnh hưởng đến hiệu quả vận hành của toàn bộ hệ thống.
Vậy tổn thất áp là gì? Vì sao van cầu lại gây sụt áp nhiều hơn? Và làm thế nào để giảm tổn thất áp khi sử dụng van cầu? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

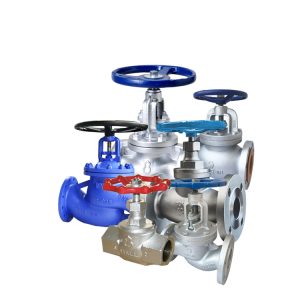

Van Cầu Là Gì?
Van cầu là loại van có đĩa van chuyển động lên xuống theo phương vuông góc với dòng chảy để đóng, mở hoặc điều tiết lưu lượng.
Khác với van cửa có dòng chảy đi gần như thẳng qua thân van, dòng lưu chất khi đi qua van cầu phải thay đổi hướng một hoặc hai lần trước khi thoát ra ngoài. Chính thiết kế này giúp van điều tiết rất hiệu quả nhưng cũng tạo ra lực cản lớn hơn.
Van cầu thường được sử dụng trong:
- Hệ thống hơi nóng.
- Hệ thống dầu nóng.
- Hệ thống khí nén.
- Nhà máy hóa chất.
- Nhà máy điện.
- Nhà máy thực phẩm.
- Hệ thống cấp nước công nghiệp.
Tổn Thất Áp Suất Là Gì?
Tổn thất áp suất là hiện tượng áp lực của dòng lưu chất giảm khi đi qua một thiết bị hoặc một đoạn đường ống.
Ví dụ:
Máy bơm tạo áp suất 10 bar.
Sau khi đi qua van cầu, áp suất chỉ còn:
- 9,5 bar
- 9 bar
- Hoặc thấp hơn.
Phần áp suất bị mất này gọi là tổn thất áp.
Nếu hệ thống có nhiều van cầu hoặc van làm việc không đúng điều kiện, tổng mức sụt áp sẽ rất lớn.
Vì Sao Van Cầu Gây Tổn Thất Áp Cao Hơn?
Thiết Kế Dòng Chảy Không Thẳng
Đây là nguyên nhân quan trọng nhất.
Trong van cầu, lưu chất không đi theo đường thẳng mà phải:
- Đổi hướng.
- Đi qua khe hẹp giữa đĩa van và seat.
- Đổi hướng thêm một lần trước khi thoát ra.
Mỗi lần đổi hướng đều làm giảm động năng của dòng chảy.
Khoảng Hở Điều Tiết Nhỏ
Để điều chỉnh lưu lượng chính xác, khoảng cách giữa đĩa van và ghế van khá nhỏ.
Khi lưu chất đi qua:
- Vận tốc tăng.
- Ma sát tăng.
- Tổn thất áp tăng theo.
Bề Mặt Tiếp Xúc Nhiều
So với van bi hoặc van cửa, dòng chảy trong van cầu tiếp xúc với nhiều bề mặt hơn.
Điều này làm tăng:
- Ma sát.
- Nhiễu loạn dòng chảy.
- Hao hụt áp suất.
Hậu Quả Khi Tổn Thất Áp Quá Lớn
Nếu không kiểm soát tốt tổn thất áp, doanh nghiệp có thể gặp nhiều vấn đề:
Máy Bơm Tiêu Hao Nhiều Điện Hơn
Để bù lại phần áp suất bị mất, máy bơm phải hoạt động với công suất lớn hơn.
Điều này làm tăng chi phí điện năng trong suốt quá trình vận hành.
Giảm Lưu Lượng Hệ Thống
Áp suất giảm sẽ khiến:
- Lưu lượng nước giảm.
- Hơi nóng truyền nhiệt kém.
- Khí nén không đủ áp.
Giảm Hiệu Quả Sản Xuất
Đối với dây chuyền thực phẩm hoặc hóa chất, lưu lượng không ổn định sẽ ảnh hưởng trực tiếp đến chất lượng sản phẩm.
Tăng Chi Phí Bảo Trì
Máy bơm hoạt động quá tải trong thời gian dài sẽ:
- Mòn cánh bơm.
- Hỏng bạc đạn.
- Giảm tuổi thọ động cơ.
Cách Giảm Tổn Thất Áp Khi Sử Dụng Van Cầu
Chọn Đúng Kích Thước Van
Một sai lầm phổ biến là chọn van nhỏ hơn đường kính ống để tiết kiệm chi phí.
Điều này khiến:
- Dòng chảy bị thu hẹp.
- Vận tốc tăng cao.
- Tổn thất áp tăng mạnh.
Nguyên tắc:
Kích thước van nên tương đương với kích thước đường ống hoặc được tính toán theo lưu lượng thực tế.
Chỉ Dùng Van Cầu Khi Cần Điều Tiết
Van cầu phát huy hiệu quả nhất khi cần:
- Điều chỉnh lưu lượng.
- Điều chỉnh áp suất.
Nếu hệ thống chỉ cần đóng hoặc mở hoàn toàn, nên sử dụng:
- Van bi.
- Van cửa.
Hai loại van này có tổn thất áp thấp hơn đáng kể.
Lựa Chọn Thiết Kế Van Phù Hợp
Hiện nay có nhiều kiểu van cầu như:
- Globe Valve dạng chữ T.
- Globe Valve dạng chữ Y.
- Globe Valve góc (Angle Globe Valve).
Trong đó, van cầu chữ Y có hướng dòng chảy ít thay đổi hơn nên giảm tổn thất áp đáng kể.
Hạn Chế Cặn Bẩn Trong Hệ Thống
Cặn bẩn bám vào:
- Đĩa van.
- Ghế van.
- Đường dẫn lưu chất.
sẽ làm tiết diện dòng chảy nhỏ lại.
Giải pháp:
- Lắp Y lọc trước van.
- Vệ sinh định kỳ.
- Xả cặn thường xuyên.
Lắp Đúng Chiều Dòng Chảy
Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy.
Nếu lắp ngược:
- Tăng lực cản.
- Giảm tuổi thọ.
- Điều tiết không chính xác.
Kiểm Tra Van Định Kỳ
Sau thời gian dài sử dụng:
- Đĩa van mòn.
- Seat bị xước.
- Trục bị kẹt.
Những hư hỏng này đều làm tăng tổn thất áp.
Khi Nào Nên Dùng Van Cầu?
Van cầu là lựa chọn phù hợp khi:
- Cần điều chỉnh lưu lượng.
- Điều chỉnh áp suất.
- Hệ thống hơi nóng.
- Hệ thống dầu nóng.
- Khí nén.
- Hóa chất.
Nếu chỉ cần đóng mở hoàn toàn thì van bi hoặc van cửa sẽ kinh tế và hiệu quả hơn.
Mua van cầu chính hãng ở đâu tại Việt Nam?
Van cầu là thiết bị điều tiết lưu lượng có độ chính xác cao nhưng cũng là loại van tạo ra tổn thất áp suất lớn hơn so với nhiều dòng van khác. Để tối ưu hiệu quả vận hành, doanh nghiệp cần lựa chọn đúng kích thước, đúng kiểu van, lắp đặt đúng kỹ thuật và bảo trì định kỳ. Khi được sử dụng đúng mục đích, van cầu sẽ giúp hệ thống hoạt động ổn định, an toàn và tiết kiệm chi phí trong dài hạn.
Để hệ thống đường ống vận hành an toàn và ổn định, việc chọn nhà cung cấp van cầu chính hãng, chứng chỉ áp lực là yếu tố then chốt. Tại Nguyễn Liêu, chúng tôi cung cấp van cầu chịu áp lực cao đạt chuẩn ASTM, API, DIN với đầy đủ chứng chỉ, sẵn hàng cho các ngành điện, dầu khí, hóa chất và nước công nghiệp.
