    VAN CỬA GANG

    Van cửa gang hay còn gọi là van chặnvan cổng. Đây là loại van dùng để đóng/mở dòng chảy bên trong đường ống. Van cửa gang cũng được xem là loại van phổ biến nhất trên thị trường hiện nay. Loại van này được sử dụng trong lĩnh vực công nghiệp và những lĩnh vực khác.

    Những ứng dụng của van cửa gang bao gồm: hệ thống nước nóng/lạnh, HVAC, PCCC, hơi, khí gas và còn nhiều ứng dụng khác.

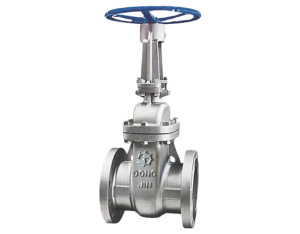

    van cửa gang

    Hình 1. Van cửa gang

    Van cửa gang có thành phần chính là gang. Do đó, van sẽ có được tuổi thọ và độ bền bỉ rất cao. Tuy nhiên, theo tỉ lệ thành phần vật chất có trong gang mà nó có loại thành van gang xám, gang dẻo, van gang trắng,…Van cửa không chỉ được làm từ gang mà làm từ một số vật liệu khác như: Inox, Thép. Tất cả các vật liệu tạo nên van đều có mức độ chất lượng cao. Vì vậy, tùy vào điều kiện sử dụng chúng ta sẽ lựa chọn vật liệu phù hợp nhất.

    TÌM HIỂU VAN CỬA GANG

    Cấu tạo van cửa gang

    cấu tạo van cửa gang

    Hình 2. Cấu tạo van cửa gang

    Thân van: được làm từ nhiều chất liệu như: gang, thép, Inox,… Với kiểu kết nối chính là lắp bích và lắp ren.

    Đĩa van: là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất và đóng/mở van. Đĩa van thường được làm từ các chất liệu gang hoặc thép không gỉ có khả năng chống ăn mòn và chịu lực rất tốt.

    Ty van: dạng thanh kim loại dài hình trụ, phía trên được kết nối với tay quay và phía dưới kết nối với đĩa van. Thường được làm bằng các vật liệu kim loại có thể chịu lực và chịu ma sát tốt.

    Nắp van: được nằm ở phía trên là nơi mở ra để thay hoặc bảo trì đĩa van. Tại vị trí này có một lỗ nhỏ để trục van xuyên thẳng qua.

    Tay quay vô lăng: là bộ phận dùng để điều khiển đóng/mở van. Tay quay thường được làm cùng vật liệu với thân van.

    Gioăng: bộ phận này có nhiệm vụ làm kín cổ van và các chi tiết lắp ghép. Điều này giúp van đảm bảo độ kín không bị rò rỉ. Đa số được làm từ chất liệu cao su.

    Phân biệt van cửa gang ty chìm và ty nổi

    * Van cửa gang ty chìm

    van cửa gang ty chìm và ty nổi

    Hình 3. Van cửa gang ty chìm và ty nổi

    Van Cửa ty chìm là dạng phần ty của van được thiết kế nằm bên trong thân van. Van được thiết kế ty bọc kín, không thể nhìn thấy đó được là van cửa ty chìm. Van cửa gang ty chìm có 2 dạng đặc trưng là van cửa ty chìm không tay và có tay.

    Đối với những đường ống có không gian đủ rộng, dễ dàng vận hành nền sử dụng dòng van ty chìm có tay quay. Tuy nhiên, đối với các hệ thống nằm dưới lòng đất như hệ thống PCCC, đường nước ngầm. Tốt nhất nên sử dụng loại van cửa ty chìm để có thể dễ dàng nối dài lên trên mặt đất.

    * Van cửa gang ty nổi

    van cửa ty nổi

    Hình 4. Van cửa ty nổi

    Van cửa ty nổi là một dạng van có phần ty nằm bên ngoài có thể nhìn thấy được. Chúng được sử dụng trong hệ thống được đặt dưới mặt đất một khoảng nhỏ. Kiểu thiết kế này cho phép người dùng dễ dàng nhận biết được van đang đóng hay mở. (Nếu phần ty không thừa ra thì van ở trạng thái đóng và ngược lại).

    Thông số kỹ thuật các loại van

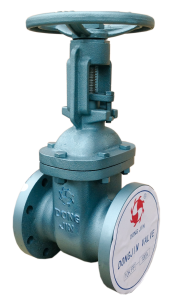

    * Van cửa gang ty nổi

       - Size: 50A - 300A

       - Thân: Gang

       - Đĩa: Gang

       - Trục: Inox

       - Nhiệt độ: 120°C

       - Kiểu: Lắp bích; JIS - 10K

       - Sử dụng: Hơi, Dầu, Nước,...

       - Xuất xứ: Dong Jin - Korea

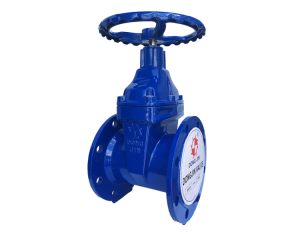

    * Van cửa gang ty chìm (có tay)

       - Size: 40A - 1000A

       - Thân: Gang dẻo

       - Đĩa: EPDM + Gang dẻo

       - Trục: Inox

       - Nhiệt độ: 0°C - 80°C

       - Kiểu: Lắp bích - PN16

       - Sử dụng: Nước, Nước Sạch, Khí,...

       - Xuất xứ: Dong Jin - Korea

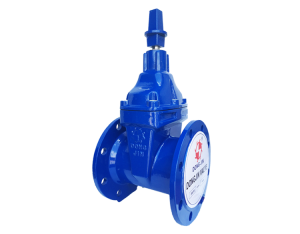

    * Van cửa gang ty chìm (không tay)

       - Size: 40A - 1000A

       - Thân: Gang dẻo

       - Đĩa: EPDM + Gang dẻo

       - Trục: Inox

       - Nhiệt độ: 0°C - 80°C

       - Kiểu: Lắp bích - PN16

       - Sử dụng: Nước, Nước Sạch, Khí,...

       - Xuất xứ: Dong Jin - Korea

    Trên đây là bài viết về van cửa gang, hi vọng những thông tin trên sẽ có ích với người đọc. Để biết thêm chi tiết về van cửa gang cũng như tất cả các loại van công nghiệp.
