    Van cửa là gì?

    Van cửa ( Gate Valve) hay còn được biết đến với cái tên là van cổng, van chặn. Van thường được ứng dụng rộng rãi trong hệ thống đường ống công nghiệp và được sử dụng để điều chỉnh việc đóng/mở dòng lưu chất, thường là cho chất lỏng, dòng chảy thẳng và hoạt động tốt trong nhiều môi trường nhiệt độ cao, áp suất lớn. Đặc trưng của van cổng là khi mở hoàn toàn, phần đĩa van sẽ không tiếp xúc dòng chảy. Từ đó, dòng chảy đi qua van sẽ không gặp trở ngại, đảm bảo duy trì lưu lượng ổn định cho dòng chảy qua hệ thống ống và cũng góp phần tăng cường an toàn khi sử dụng.

    Thông số kỹ thuật chung van cửa

    • Kích thước: ½’’ ~ 2’’ ,15A ~ 500A, DN40 ~ DN1000 (tùy sản phẩm)
    • Thân: Gang dẻo, gang, inox, thép đúc, đồng
    • Đĩa: EPDM + gang dẻo, gang, inox, đồng
    • Trục: Inox, đồng
    • Nhiệt độ: -20~450 độ C (tùy sản phẩm)
    • Áp suất: 10 Kgf/cm2, 16 Kgf/cm2, 20 Kgf/cm2
    • Kiểu: Lắp bích, lắp ren
    • Sử dụng: hơi, dầu, nước, nước sạch, khí, axit, gas (tùy sản phẩm)
    • Hãng sản xuất: Dong Jin, Hitachi
    • Xuất xứ: Hàn Quốc, Nhật Bản

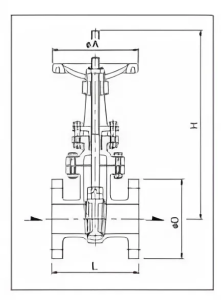

    Cấu tạo van cửa

    cau-tao-van-cua



    • Nắp van: Nằm ở vị trí phía trên, có vai trò quan trong việc đảm bảo thân van ngăn chặn chất không bị rò rỉ ra ngoài và là nơi có thể mở ra để thay thế, sửa chữa hoặc bảo trì đĩa van. Ở nắp van có một lỗ nhỏ cho phép trục van xuyên thẳng.
    • Gioăng/đệm làm kín: Đóng vai trò trong việc đảm bảo độ kín cho cổ van. Nếu không có gioăng, thì sẽ dẫn đến nguy cơ dễ bị rò rỉ nước ra ngoài
    • Thân van: Đóng vai trò cốt lõi trong cấu tạo của van cửa, là nơi phải chịu mọi áp lực từ các dạng chất lỏng khác nhau chảy qua. Vì thế, để đảm bảo độ bền và khả năng chịu lực, thân van thường làm bằng chất liệu như gang, thép, đồng…
    • Tay quay vô lăng: Công cụ được sử dụng để thực hiện thao tác đóng/ mở van, tác động trực tiếp đến quá trình hoạt động của van.
    • Đĩa van: Nằm ở phía dưới nắp van, là phần tiếp xúc trực tiếp với dòng chất lỏng chảy qua và được kết nối cố định với phần trên của trục van.
    • Ty van/trục van: Được thiết kế dưới dạng thanh trụ kim loại dài, nối từ phía trên vô lăng đến phía dưới đĩa van, thường được làm từ chất liệu kim loại cứng cao để chịu được áp lực và ma sát trong quá trình sử dụng.
    • Cổ van: Phần trên cùng của đĩa van được nối liền với tay quay vô lăng, giúp xác định được van đang trong trạng thái đóng hay mở











    Nguyên lý hoạt động van cửa

    nguyen-ly-hoat-dong-cua-van-congnguyen-ly-hoat-dong-cua-van-cua



    Nguyên lý hoạt động của van không có quá nhiều quy trình, chỉ với hai giai đoạn: đóng và mở van.

    • Đóng van: Xoay tay van theo cùng chiều kim đồng hồ, phần trục của van sẽ chuyển động xuống dưới, làm cho đĩa van cũng hạ xuống và ngăn chặn dòng chảy đi qua
    • Mở van: Ngược lại với đóng van, vặn tay van ngược chiều kim đồng hồ, phần trục của van nâng lên, làm cho đĩa van cũng nâng theo và cho dòng chảy chảy qua

    Đối với mục đích điều tiết dòng chảy, van cửa bị tránh sử dụng vì các bộ phận của van tiếp xúc trực tiếp có thể bị mài mòn một cách không đều khi dòng chảy đi qua.

    Phân loại van cửa

    Theo cấu tạo

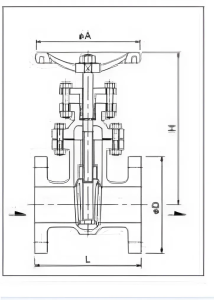

    • Van cửa ty chìm
    • Van cửa ty nổi

    van-cua-ty-noi-ty-chim

    Theo vật liệu

    • Van cửa gang dẻo
    • Van cửa gang
    • Van cửa thép
    • Van cửa inox
    • Van cửa đồng

    phan-loai-van-cua-theo-vat-lieu

    Theo thương hiệu

    • Van cửa Dong Jin
    • Van cửa Hitachi

    Theo kiểu

    • Van cửa lắp bích
    • Van cửa lắp ren

    Theo vận hành

    • Van cửa nắp chụp
    • Van cửa có tay
    • Van cửa điều khiển điện

    phan-loai-van-cua-theo-van-hanh

    Ứng dụng của van cửa

    Van cửa là loại van được sử dụng phổ biến nhất trong các sản phẩm van công nghiệp ngày nay. Một số ứng dụng của van cửa đã được sử dụng như:

    • Hệ thống phòng cháy chữa cháy (PCCC)
    • Các ngành công nghiệp hóa chất
    • Hệ thống có độ sâu và độ cao lớn
    • Hệ thống thủy lợi, tưới tiêu, kênh mương, rãnh, ao, hồ, đường cống, đập,..
    • Ngành năng lượng và điện lực
    • Hệ thống HVAC
    • Hệ thống xử lý nước
    • Hệ thống cung cấp nước sạch, nước sinh hoạt
    • Ngành chế biến thực phẩm, dược phẩm
    • Trong ngành chế tạo, sản xuất, dầu khí
